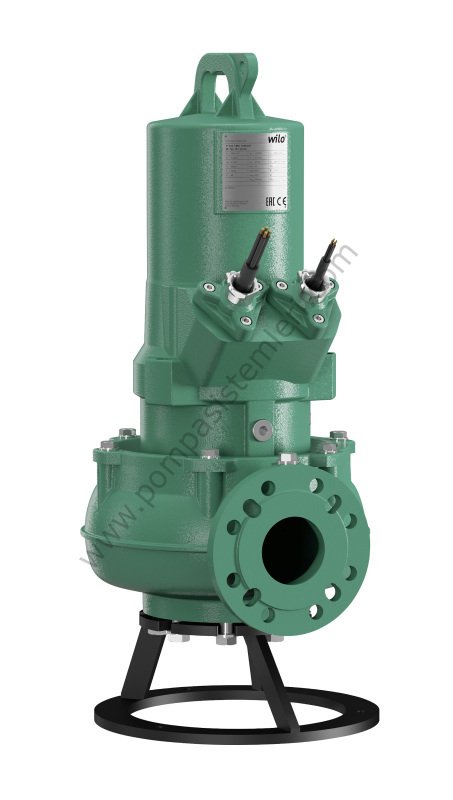

FA 10.34-234E + T17-4/16H Ex 6,5KW Trifaze DN100 Atık Su Dalgıç Pompa

Yapı

Sabit ve taşınabilir ıslak kurulum için dalgıç blok ünite olarak atık su dalgıç motorlu pompa.

örn.: Wilo- FA 08.22W-133 + T 12-2/11Gex

FA Dalgıç motorlu atık su pompası

08 x10 = Nominal çap basınç bağlantısı örn. DN 80

22 Güç tanım sayısı

W = Serbest akışlı çark

E = Tek kanallı çark

133 Çark çapı, mm olarak

T Yüzey soğutmalı motor, soğutma sistemi hariç

12 Yapı boyutu

2 Kutup sayısı

11 x10 = mm olarak paket uzunluğu

G Sızdırmazlık versiyonu:

H = Mil keçesi/Mekanik salmastra

G = İki ayrı mekanik salmastra

Ex ATEX uyarınca patlama tehlikesine karşı güvenlik ruhsatı

 Uygulama

Terfi istasyonları ve arıtma tesislerinde katı madde içeren atık suların transferi

Drenaj uygulamaları

İnşaat ve sanayi uygulamalarında atık su transferi

Özellikler ve Ürün Avantajları

Kızaklı veya seyyar montaj imkanı

Ağır hizmete uygun dökme demir

Pompa ayağı ve kızak sistemi sayesinde kolay montaj / demontaj imkanı

İzole edilmiş kablo bağlantısı

Standart 10m kablo uzunluğu

ATEX - patlama koruması uygunluğu

ATEX Sınıfı: II 2 G EEx d IIB T4

7,5 kW altı direkt kalkışlı motorlarla Xtreme panolar kullanılabilir.

Yıldız üçgen kalkışlı pompalarla CPAL veya CPA-FS pano kullanılmalıdır

H varyasyonu: Akışkan tarafında mekanik bir salmastra ile motor tarafında bir radyal mil salmastra

Büyük serbest küresel geçişli serbest akış ve tek kanal hidrolik sistemleri sayesinde işletim güvenilirliği sağlanır

Opsiyonel yalıtım haznesi denetimi sayesinde proses güvenliği

Kamusal veya endüstriyel atıksular ile foseptik içeren atıksuların basılması için, dikey ıslak kurulumlu, komple su altında kalabilir atık su dalgıç motorlu pompa.

Ünite komple pik döküm, pompa taraflı yalıtım SiC/SiC, motor taraflı yalıtım olarak mil keçesi veya mekanik salmastra.

Basınç bağlantısı, yatay basınç bağlantısı ve flanş bağlantısı ile.

Termik motor denetimine, yalıtım haznesine ve Ex onayına sahip trifaze akım modelinde yüzey soğutmalı motor.

Yalıtım haznesi opsiyonel olarak harici bir elektrot çubuk ile de denetlenebilir.

Açık kablo uçlu uzunlamasına su sızdırmaz bağlantı kablosu.

 Aşınma ve korozyona dirençli opsiyonel ceram kaplama

İşletim verileri

Akışkan: Su 100 %

Akışkan sıcaklığı: 20,00 °C

Debi:

Basma yüksekliği:

Basma yüksekliği maks.: 19,88 m

Ürün verileri

Çark konstrüksiyonu türü: Tek kanallı çark

Hidrolikte serbest küresel geçiş: 80 mm

Maksimum işletim basıncı: 2,15 bar

Maks. daldırma derinliği: 20 m

akışkan sıcaklığı: 3...40 °C

Motor verileri

Motor modeli: Dalgıç motoru - yüzey soğutmalı

Elektrik şebekesi bağlantısı: 3~400V/50 Hz

Gerilim toleransı: ±10 %

Güç faktörü: 0,87

Nominal motor gücü: 6,5 kW

Akım girişi P1 maks: 8,2 kW

Nominal akım: 13,5 A

Başlangıç akımı: 23 A

Açma türü: Yıldız-üçgen (SD)

Kutup sayısı: 4

Nominal devir hızı: 1400 1/min

Maks. kumanda sıklığı: 15 1/h

Yalıtım sınıfı: H

Koruma sınıfı: IP68

İşletim tipi (su altında): S1

İşletim tipi (su altından çıkarılmış): -

Kablo

Bağlantı kablosu uzunluğu: 10 m

Kablo tipi: H07RN-F

Kablo kesiti: 10G1,5

Fiş: hayır

Bağlantı kablosu türü: Çözülemez

Donanım / işlev

Şamandıra şalter: hayır

Ufalayıcı: hayır

Patlama koruması türü: ATEX

Motor koruması: Bimetal

Motor sızdırmazlık denetimi: hayır

Yalıtım haznesi sızdırmazlık denetimi: Opsiyonel

Sızıntı odası sızdırmazlık denetimi: hayır

Malzemeler

Pompa gövdesi: EN-GJL-250

Çark: EN-GJS-500-7

Mil: 1.4021

Pompa tarafında conta malzemesi: QQPGG

Motor tarafında conta malzemesi: FKM

Conta malzemesi: NBR

Motor malzemesi: EN-GJL-250

Montaj ölçüleri

Emiş tarafında boru bağlantısı: DN 100, PN10

Basınç tarafında boru bağlantısı: DN 100, PN10
