Wilo Fluid Control Cihazı ( Hidromat)
Wilo Hi Control ( Hidromat )

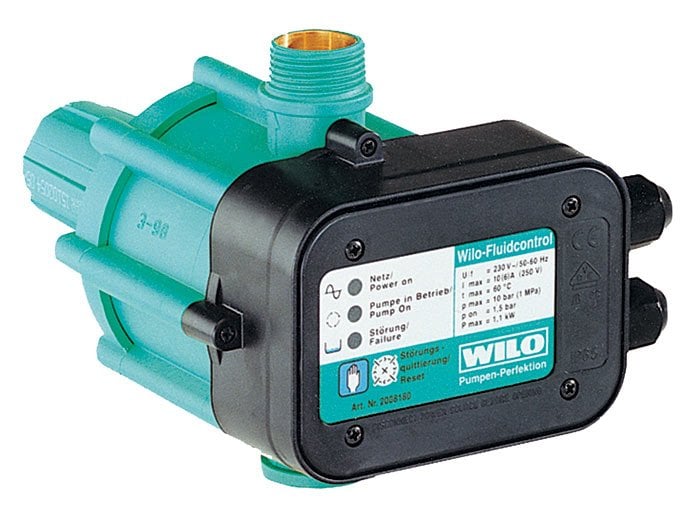

Eski Ürün
Yeni Ürün
Tanım ve işlev
• Otomatik pompa regülasyon sistemi HiControl 1, düşük su seviyesi durumunda pompayı koruyan bir cihazdır. Cihaz ayrıca sistem basıncı/akış hacmi koşullarına bağlı olarak pompanın çalışmaya başlamasını ve durmasını kontrol eder.
• Bir vana açıldığında, sistemdeki basınç düşer ve fabrika ayarı olan 1,5 bar'da pompa derhal çalışmaya başlar. Pompa, borulardaki minimum akış hacmi (> 95 l/h) olduğu sürece çalışmaya devam eder. Vana kapatıldığında, pompa otomatik olarak 10 saniyelik bir gecikmeyle durur.
• Otomatik pompa regülasyon sistemi, düşük su seviyesi durumunda pompayı korur. Motor 30 saniye sonra durur. Motorun durduğu kırmızı gösterge lambasının yanmasıyla bildirilir. Pompayı yeniden çalıştırmak için RESET (Sıfırla) düğmesine basın.
• Akış hacminin < 95 l/h olduğu tespit edildiğinde pompa durdurulur ve 1,5 bar'lık basınç eşik değerine ulaşıldığında tekrar çalıştırılır. 24 saatlik bir süre boyunca 30 dakikada bir gerçekleşen yeniden çalıştırma sayesinde kuru çalışma hataları önlenir.
• Öndeki düğme aşağıya bastırılarak pompa manuel olarak çalıştırılabilir (ilk çalıştırma işlemi sırasında bu düğmeyi basılı tutun). Fabrika ayarlı devreye girme basıncı sayesinde, regülasyon sisteminin üzerindeki en yüksek vananın 10 metre üzerine kadar doğru çalışma garantisi sağlanır.
• Sistemde açılıp kapatılan vana veya valfların olmaması durumunda elektronik denetçi, pompanın ne zaman çalışıp ne zaman duracağını denetler. Bu ürünün ayırt edici özelliği, vanalar kapalı durumdayken su borusu tesisatındaki basıncı koruyabilmesidir.
Uygulamalar
Konut ve tarım sektörlerinde temiz veya hafif kirlenmiş suyun basılması ve basınç yükseltmesi için tasarlanmış pompalar için otomatik regülasyon sistemi. Sulama, yağmurlama, basınç yükseltme vs. amaçlı kuyu, tank, şebeke ve başka sabit su kaynaklarından su temini. NOT: HiControl 1 ünitesinin (Şek. 1) üzerindeki en yüksek tüketicinin yüksekliği ~12 m'yi aşmamalıdır.
Ürün bilgileri Teknik veriler
Hidrolik veriler
Maksimum çalışma basıncı 10 bar
Hidrolik bağlantısı çapı 1" erkek, vida dişli (DN25)
Bağlantı noktalarının konumu Tek sıra halinde
Sıcaklık aralığı
Min./maks. akışkan sıcaklığı +5 °C/+60 °C
Min./maks. çevre sıcaklığı +5 °C/+60 °C
Elektrik verileri
Koruma sınıfı IP 65
Maks. akım 10 A
Frekans 50/60 Hz
Voltaj ~220/240 V
Nominal akım 1,9 A
İşletim verileri
Altına düşüldüğünde pompanın yeniden çalıştırılacağı basınç eşik değeri = 1, 5 bar
Altına düşüldüğünde pompanın duracağı
debi eşik değeri = 95 l/h
Ürün açıklaması (Şek. 5)
1 - Boşaltma ağzı, 1"
2 - "Güç açık” gösterge lambası
3 - "Güvenlik sistemi etkinleştirildi” gösterge lambası
4 - "Pompa çalışıyor” gösterge lambası
5 - RESET düğmesi
6 - Kablo uçları modele göre (Şek. 7 veya 8) değişen bağlantı kabloları
Şek. 7: Ana elektrik kablosu (HiControl 1-ARS modeli)
Şek. 8: Dişi, darbeye dayanıklı fiş (HiControl 1-EK modeli)
Montaj
• HiControl 1 otomatik kontrol sisteminin, vakumu doğrudan pompanın tahliye çıkışına bağlayarak yukarı konumda sıkı bir şekilde monte edilmesi gerekir.
• Otomatik regülasyon sistemi entegre bir tek yönlü valfa sahip olduğundan, zaten tek yönlü valfla donatılmış bir boru tesisatına monte edilmesini kesinlikle önermiyoruz. 7.3. Hidrolik bağlantısı
• Pompanın emme ve boşaltma tarafına kesme sürgülerinin takılmasını tavsiye ederiz.
• Boru kesiti pompa muhafazasındaki emme ağzının çapına eşit veya ondan büyük olmalıdır. • Pompayı sıvı saldırısına karşı korumak için basınç bağlantısının üzerine tek yönlü valf takılabilir.
• Pompa, şehir içme suyu sistemine doğrudan bağlıysa, emme borusu da tek yönlü valf ve kapatma vanası takılmalıdır.
• Depo üzerinden dolaylı bir bağlantı varsa, pompaya kir parçalarının girmesini önlemek için emme borusuna bir emiş filtresi ve tek yönlü valf takılmalıdır.
