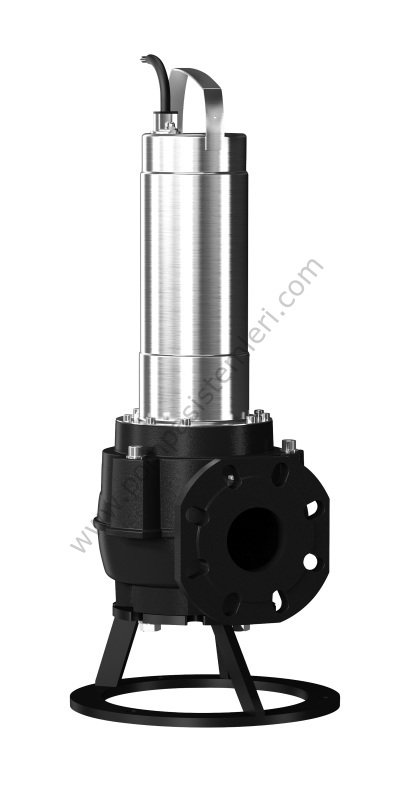

Rexa Fit V05DA-226 3,9KW Trifaze DN50 Foseptik Dalgıç Pompa

Tip kodlaması

Örnek: Wilo-Rexa FIT V06DA-110/EAD1-2-T0015-540-A

Rexa Dalgıç motorlu atık su pompası

FIT Ürün serisi

V Serbest akış çarkı

06 Basınç bağlantısının nominal çapı (örn. DN 65)

D Hidrolik emiş tarafında DIN standartlarına göre delinmiştir

A Hidrolik standart malzeme modeli

110 Hidrolik seçimi

E Yüzey soğutmalı motor

A Motor standart malzeme modeli

D İki bağımsız mekanik salmastralı sızdırmazlık

1 IE enerji verimliliği sınıfı, örn. 1 = IE1 (IEC 60034-30'a dayanarak)

-Patlamaya karşı güvenlik ruhsatı yok

2 Kutup sayısı

T Elektrik şebekesi bağlantısı modeli:

M = 1~

T = 3~

0015 Değer/10 = Motor gücü P2 (kW)

5 Frekans (5 = 50 Hz, 6 = 60 Hz)

40 Ölçüm voltajı kodu

A Ek elektrik donanımı:

O = serbest kablo ucu

P = fişli

A = şamandıra şalterli ve fişli

Açıklama ve Ürün Özellikleri

Kirli su ve foseptik içeren atık su basılması için sabit ve taşınabilir ıslak kurulum (yalnızca CS modelinde) için komple su altında kalabilir atık su dalgıç motorlu pompa (EN 12050-1 uyarınca).

Hidrolik gövde ve çark pik döküm, motor gövdesi ise paslanmaz çelikten imal edilmiştir. Akışkan ve motor tarafındaki sızdırmazlık, dönüş yönünden bağımsız iki mekanik salmastra ile sağlanır.

Yalıtım hazneli ve termik motor denetimli, trifaze akım modelli yüzey soğutmalı motor. Açık kablo uçlu çözülebilir bağlantı kablosu.

İşletim verileri

Akışkan: Su 100 %

Akışkan sıcaklığı: 20,00 °C

Debi:

Basma yüksekliği:

Basma yüksekliği maks.: 25,00 m

Ürün verileri

Çark konstrüksiyonu türü: Serbest akış çarkı

Hidrolikte serbest küresel geçiş: 50 mm

Maksimum işletim basıncı: 2,7 bar

Maks. daldırma derinliği: 7 m

akışkan sıcaklığı: 3...40 °C

Motor verileri

Motor modeli: Dalgıç motoru – hava soğutmalı

Elektrik şebekesi bağlantısı: 3~400V/50 Hz

Gerilim toleransı: ±10 %

Güç faktörü: 0,82

Nominal motor gücü: 3,9 kW

Akım girişi P1 maks: 4,8 kW

Nominal akım: 8,5 A

Başlangıç akımı: 55 A

Açma türü: Doğrudan online (DOL)

Kutup sayısı: 2

Nominal devir hızı: 2879 1/min

Maks. kumanda sıklığı: 30 1/h

Yalıtım sınıfı: F

Koruma sınıfı: IP68

İşletim tipi (su altında): S1

İşletim tipi (su altından çıkarılmış): S2-15 min, S3-10%

Kablo

Bağlantı kablosu uzunluğu: 10 m

Kablo tipi: H07RN-F

Kablo kesiti: 6G1

Fiş: hayır

Bağlantı kablosu türü: Çözülebilir

Donanım / işlev

Şamandıra şalter: hayır

Ufalayıcı: hayır

Patlama koruması türü: hayır

Motor koruması: Bimetal

Motor sızdırmazlık denetimi: hayır

Yalıtım haznesi sızdırmazlık denetimi: Opsiyonel

Sızıntı odası sızdırmazlık denetimi: hayır

Malzemeler

Pompa gövdesi: EN-GJL-250

Çark: EN-GJL-250

Mil: 1.4401

Pompa tarafında conta malzemesi: QQPGG

Motor tarafında conta malzemesi: BXPFF

Conta malzemesi: NBR

Motor malzemesi: 1.4301

Montaj ölçüleri

Emiş tarafında boru bağlantısı: DN 50, PN10

Basınç tarafında boru bağlantısı: DN 50, PN10
