Rexa Mini3-V04.11/T Trifaze Az Kirli Su Dalgıç Pompa
Wilo Rexa Mini3 Serisi Trifaze Az Kirli Su Dalgıç Pompalar

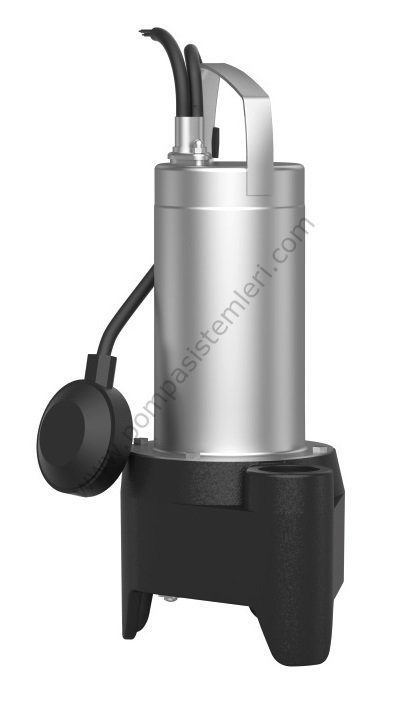

Wilo Rexa Mini3-V04.11/T Trifaze Az Kirli Su Dalgıç Pompa
Uygulama
Aşağıdakiler için basma işlemi gerçekleştirir:
Foseptik içermeyen atık sular
Kirli su
Özellikler ve Ürün avantajları
İyileştirilmiş hidrolik sayesinde en iyi verimlilik derecesi ve yüksek işletim güvenliği
Entegre kondansatör, hafif ağırlık ve dişli flanşlı kompakt tasarımı sayesinde dar drenaj çukurlarında bile kolay kurulum
Korozyonsuz çark ve döküm kablo gelişi sayesinde farklı uygulamalardaki drenaj sırasında güvenilir kullanım
Yüksek hacimli yalıtım haznesi ve çift conta sayesinde daha uzun bakım aralıkları
Yalıtım haznesine ve pompa gövdesine doğrudan erişim sayesinde hızlı bakım
Elektrik şebekesi bağlantısı: 1~ 230 V, 50 Hz veya 3~ 400 V, 50 Hz
İşletim tipi su altında: S1
Su altından çıkarılmış işletim tipi: S3 % 15
Koruma sınıfı: IP68
Yalıtım sınıfı: F
Akışkan sıcaklığı: 3 ... 40 °C
Serbest küresel geçiş: 40 mm
Malzemeler
Pompa gövdesi: Pik döküm
Çark: Kompozit malzeme
Emme ağzında kapatma plakası: Paslanmaz çelik
Motor gövdesi: Paslanmaz çelik
Mil: Paslanmaz çelik
Yalıtım, motor tarafı: NBR
Yalıtım, akışkan tarafı: SiC/SiC
Yalıtım, statik: NBR
Açıklama
Wilo-Rexa MINI3, bina ve temel drenajında DIN EN 12050-2 uyarınca
kirli suların ve foseptiksiz artık suların taşınması için ideal özelliklere
sahip standart bir dalgıç motorlu atık su pompasıdır. Pompa,
sabit veya taşınabilir ıslak kurulum için esnek şekilde kullanılabilir.
Optimize edilmiş hidrolik, farklı akışkanlarda üniversal kullanım için
yüksek güvenilirlik sağlar. Kompakt tasarımı sayesinde dar drenaj çukurlarına
bile monte edilebilmesi mümkündür. Yağ dolu yalıtım haznesi ve bir çift yalıtım,
bakım aralıklarının daha uzun olmasını sağlar. En önemli komponentlere doğrudan erişim sayesinde bakım rahatça gerçekleştirilebilir.
Aralıklı işletimde taşınabilir ıslak kurulum için dalgıç blok ünite olarak atık su dalgıç motorlu pompa.
Veri föyü
Hidrolik veriler
-
Maksimum işletim basıncı p1 bar
-
Basma ağzıG 1½
-
Hidrolikte serbest küresel geçiş40 mm
-
Çark konstrüksiyonu türüSerbest akış çarkı
-
Maks. daldırma derinliği2.00 m
-
Basma yüksekliği maks. Hmax11.0
-
Debi maks. Qmax348.0
-
Min. akışkan sıcaklığı Tmin3 °C
-
Maks. akışkan sıcaklığı Tmax40 °C
-
Ortam sıcaklığı min. Tmin3 °C
-
Maks. ortam sıcaklığı Tmax40 °C
Motor verileri
-
Elektrik şebekesi bağlantısı3~400 V, 50 Hz
-
Gerilim toleransı±10 %
-
Nominal motor gücü P20.60 kW
-
Akım girişi P1 maks P1 max0.83 kW
-
Nominal akım IN1.60 A
-
Başlangıç akımı I7.6 A
-
İşletim tipi (su altında)S1
-
İşletim tipi (su altından çıkarılmış)S3-15%
-
Nominal devir hızı n2900 rpm
-
Güç faktörü cos φ0.77
-
Açma türüDoğrudan online (DOL)
-
Nominal devir hızı2
-
Maks. kumanda sıklığı t30 1/h
-
Yalıtım sınıfıF
-
Motor koruma sınıfıIP68
Kablo
-
Bağlantı kablosu uzunluğu5.0 m
-
Kablo tipiH07RN-F
-
Kablo kesiti4G1 mm²
-
Bağlantı kablosu türüÇözülebilir
Donanım / işlev
-
Fişhayır
-
Şamandıra şalterhayır
-
Patlama koruması türühayır
-
Motor korumasıBimetal
-
Motor sızdırmazlık denetimihayır
-
Yalıtım haznesi sızdırmazlık denetimihayır
-
Sızıntı odası sızdırmazlık denetimihayır
Malzemeler
-
Pompa gövdesiEN-GJL-200
-
ÇarkPK-GF30
-
Mil1.4301
-
Pompa tarafında conta malzemesiKömür, sentetik reçine emdirilmiş
-
Conta malzemesiNBR
-
Motor malzemesi1.4301
Montaj ölçüleri
-
Giriş bağlantısı-
-
Çıkış bağlantısıG 1½
Sipariş vermeye yönelik bilgiler
-
ÜrünWilo
-
Ürün tanımıRexa MINI3-V04.11/T06-540/O-5M
-
EAN numarası4048482948737
-
Ürün numarası3094006
-
Ağırlık net yakl. m13 kg
-
Ağırlık brüt yakl. m14.0 kg
-
Ambalajlı uzunluk ölçüsü250 mm
-
Ambalajlı yükseklik ölçüsü530 mm
-
Ambalajlı genişlik ölçüsü210 mm
-
Ambalaj özelliğiSatış ambalajı
-
Ambalaj türüEuro palet
-
Minimum sipariş miktarı1
