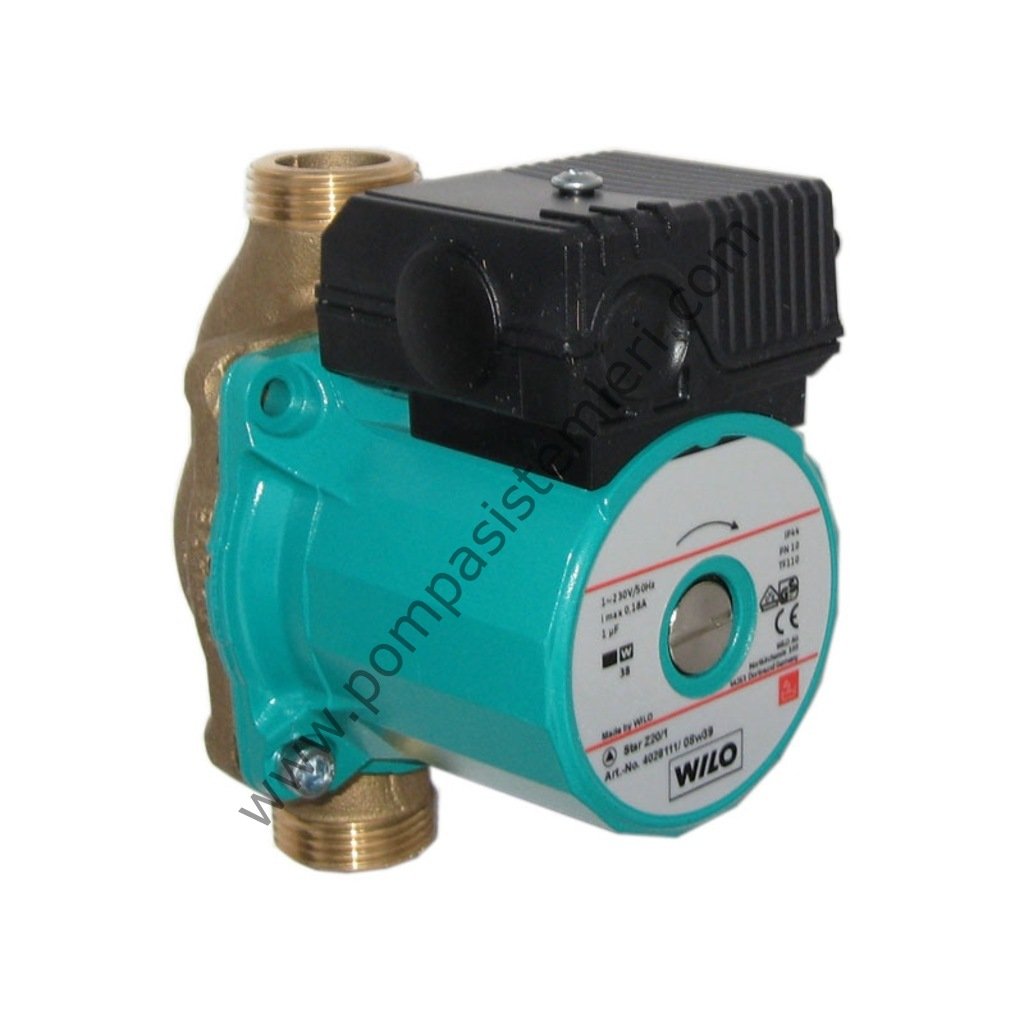

Star-Z 20/1-M-RG PN10 Sirkülasyon Pompası

Star Z 20/1-M-RG  Bronz PN10 Monofaze Kullanma Suyu SirküLasyon Pompa

 Yapı

Islak roturlu, rakorlu bağlantılı kullanma suyu sirkülasyon pompası

 Uygulama

Endüstri ve bina teknolojilerinde kullanma suyu sirkülasyon sistemleri

Hızlı elektrik bağlantılı alternatif akımlı pompalar

Akışkanla temas eden tüm plastik parçalar KTW tavsiyelerine uygundur

Kademeli devir sistemi (yalnızca Star-Z... -3 ürünlerinde)

Devir kademesi ayarlaması (Star-Z -3/ pompalarında 1 Devir kademesi, 3 Devir kademesi)

Pompa gövdesinde montaj anahtarı yeri (yalnızca Star-Z 25 ürünlerde)

Kablo girişi her iki yandan mümkün

Yaylı klemensli hızlı bağlantı olanağı

Blokaj akımına dayanıklı motor

 Teknik Veriler

Devir hızı sabit veya Star-Z -3 modelinde seçilebilir üç devir hızı kademesi

Akışkan sıcaklığı 3,21 mmol/l (18 °dH)'ye kadar içme suyu

maks. +65 °C, kısa süreli işletimde (2 saat) +70 °C'ye kadar

Elektrik şebekesi bağlantısı 1~230 V, 50 Hz

Koruma derecesi IP44

Nominal çap Rp ½, Rp 1

Maks. işletme basıncı 10 bar

Malzemeler

Pompa gövdesi: Bronz döküm

Çark: Plastik

Mil: Oksit seramik

Yatak: Kömür, sentetik reçine emdirilmiş

Veri Föyü

Hidrolik veriler

• Maksimum işletim basıncı PN
  10 bar
• Basma yüksekliği maks. H _Qmin
  1.1
• Debi maks. Q_max
  1.9
• Min. akışkan sıcaklığı T_min
  2 °C
• Maks. akışkan sıcaklığı T_max
  65 °C
• Ortam sıcaklığı min. T_min
  0 °C
• Maks. ortam sıcaklığı T_max
  40 °C
• Kullanma suyu sirkülasyon sistemlerinde izin verilen maks. toplam su sertliği
  3.21 mmol/l (18°dH)

Motor verileri

• Elektrik şebekesi bağlantısı
  1~230 V, 50 Hz
• Nominal güç P₂
  20.0 W
• Nominal akım I_N
  0.18 A
• Devir hızı maks. n_max
  2700 rpm
• Akım girişi P1 maks P_{1 max}
  38.0 W
• Parazit yayını
  EN 61000-6-3
• Parazite dayanıklılık
  EN 61000-6-2
• Motor koruma sınıfı
  IP44
• Yalıtım sınıfı
  F
• Kablo vidalı bağlantısı
  1 x PG11
• Motor koruması
  gerekli değildir (blokaj akımına dayanıklı)

Malzemeler

• Çark
  PPE-GF30
• Mil
  Oksit seramik
• Yatak malzemesi
  Karbon grafit

Montaj ölçüleri

• Emiş tarafında boru bağlantısı RPS
  G 1¼
• Basınç tarafında boru bağlantısı RPD
  G 1¼
• Yapı boyu l0
  140 mm

Sipariş vermeye yönelik bilgiler

• Ürün
  Wilo
• Ürün tanımı
  Star-Z 20/1
• EAN numarası
  4016322364214
• Ürün numarası
  4028111
• Ağırlık net yakl. m
  2 kg
• Ağırlık brüt yakl. m
  2.3 kg
• Ambalajlı uzunluk ölçüsü
  147 mm
• Ambalajlı yükseklik ölçüsü
  100 mm
• Ambalajlı genişlik ölçüsü
  187 mm
• Ambalaj özelliği
  Satış ambalajı
• Ambalaj türü
  Karton
• Minimum sipariş miktarı
  1

Montaj ve Kullanma Kılavuzu

https://cms.media.wilo.com/dcidocpfinder/wilo252574/3624650/wilo252574.pdf
