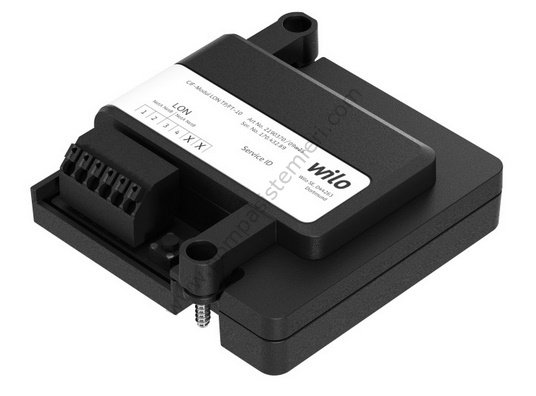

CIF-Module LON TP/FT-10
Sonradan takılarak eklenebilen modüller olan arayüz modülleri, pompadaki iletişim arayüzlerini tip kodlamasına
göre çeşitli standartlara ve protokol seçeneklerine bağlı kalacak şekilde genişletmek için kullanılır.
Genel işlevler
Aşağıdaki veri göstergelerinin aktarımı amacıyla GA bina otomasyonuna bağlantı için seri, dijital arayüz:
- Pompaya komutlar
- Pompadan sinyaller
- Proses değerleri
Donanım
LonTalk protokolü ile TP-FT 10 arayüzü
İndirme ile ilgili bilgiler
http://www.wilo.de/automation
Teslimat kapsamı
- CIF modülü
- 2x kablo bağlantısı M16x1,5
- Montaj ve kullanma kılavuzu
Veri yolu hatları (blendajlı!) müşteri tarafından temin edilecektir
Teknik veriler
Hat tipi: çift bükümlü, blendajlı
Hat uzunluğu: 900 m (bus topology with max 3 m spur line); 500 m
(free topology, max. 250 m between communicating consumers)
Saplama kablo: max. 3 m
Klemens kesiti: 1,5 mm²
Arayüz: TP/FT10
Hız: 78 kBit/s, sabit
Biçim: -
Protokol: LonMark Layers 1-6 Interoperability Guidelines 3.2
Profil: LonMark Pump Controller 8210_10
Ağırlık: 0,055 kg
Ürün: Wilo
Ürün no.: 2190370
Veri föyü
Teknik veriler
-
Hat tipiçift bükümlü, blendajlı
-
Hat uzunluğu 900 m (bus topology with max 3 m spur line); 500m
-
(free topology, max. 25 between communicating consumers
-
Saplama kablomax. 3 m
-
Klemens kesiti1,5 mm²
-
ArayüzTP/FT10
-
Hız78 kBit/s, sabit
-
Biçim-
-
ProtokolLonMark Layers 1-6 Interoperability Guidelines 3.2; LonMark Application Layer Interoperability Guidelines 3.2
-
ProfilLonMark Pump Controller 8210_10
-
AçıklamaWilo-Stratos MAXO/Stratos MAXO-Z/Stratos MAXO-D pompa tipleri için sonradan eklenebilen takma modül. LONWorks ağları üzerinden bina otomasyonuna bağlantı için seri, dijital LON arayüzü: LONTalk protokolü ve LONMark uyumluluğu.
İşletim verileri
-
Min. depolama sıcaklığı-10 °C
-
Maks. depolama sıcaklığı70 °C
-
Min. ortam sıcaklığı-10 °C
-
Maks. ortam sıcaklığı40 °C
Sipariş vermeye yönelik bilgiler
-
Ağırlık m0.06 kg
-
ÜrünWilo
-
Ürün tanımıCIF modülü LON TP/FT-10
-
Ürün no.2190370
