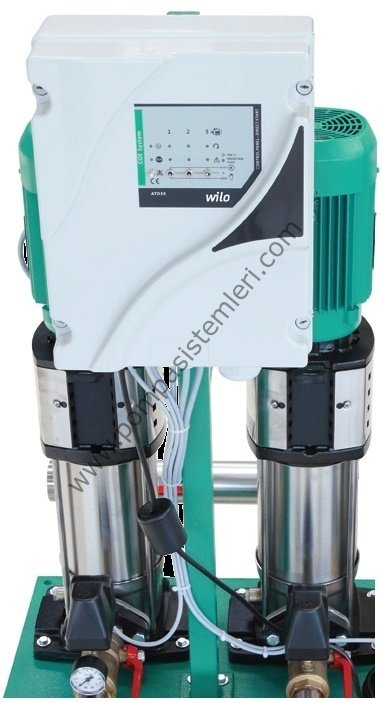

COE2-Helix V 1007-1/16/E/S 3 KW Trifaze Çok Kademeli Dikey 2 Pompalı Hidrofor
Wilo Trifaze Dikey Hidroforlar
Wilo COE2 Helix V Serisi Çok Kademeli Dikey 2 Pompalı Hidroforlar
( Şase - Kollektör - Pano - Vana Dahil Set )
Genleşme Tankı Dahil Değildir
COE2-Helix V 1007-1/16/E/S 3 KW Trifaze Çok Kademeli Dikey 2 Pompalı Hidrofor
Çok Kademeli Dikey Tip Paket Hidrofor
Uygulama
Konutlarda, idari binalarda, otellerde, hastanelerde, alışveriş merkezlerinde ve sanayi sistemlerinde tam otomatik su temini ve basınç yükseltme uygulamaları
Özellikler ve Ürün Avantajları
Yüksek verimli Helix V pompa/pompalardan ATD / XTREME kontrol panosundan, basınç şalteri (pompa adedi kadar) ve seviye flatöründen oluşmaktadır
Tesiste olması gereken alt ve üst basınç değerleri basınç şalteri üzerinden ayarlanabilir.
Pompalar ayarlanan tesis basıncını sabit tutacak şekilde sıra kontrollü olarak devreye girerler (rotasyon)
Kollektörler paslanmaz çeliktir
Pompaların KTW, WRAS ve ACS onayı mevcuttur.
Pompalar otomatik olarak birbirini yedekler.
Hidroforla birlikte verilen seviye flatörü su deposunun içine sarkıtılır. Depoda su bittiğinde hidrofor otomatik olarak durur ve su geldiğinde kendini tekrar işletmeye alır.
ATD / XTREME panolar bina otomasyonuna genel arıza bilgisi, pompa bazında durum bilgisini analog olarak iletir.
Hidroforlar direkt şehir şebekesine (sıvı sensörü veya basınç presostatı ilavesi ile) bağlanabilir. Direkt şehir şebekesine bağlanması durumunda pompa hesabı yaparken şehir şebekesinin basıncı göz önüne alınmalıdır.
Şasesi kendinden olup yüksekliği ayarlanabilen kauçuk ayakları titreşimi önler.
Çok pompalı hidroforlarda her pompanın emiş ve basınç hattına vana ve ayrıca basma hattına çekvalf monte edilmiştir.
IE3 verimliliğe sahip 2 kutuplu motor.
MEI değeri ≥ 0,7 (Minimum Verimlilik Endeksi)
Malzeme
Çark Paslanmaz
çelik (AISI 304L) Opsiyonel AISI 316L
Gövde Paslanmaz çelik (AISI 304) Opsiyonel AISI 316L
Mil Paslanmaz çelik (tipe bağlı) AISI304/AISI 316L/dublex
Mekanik salmastra SiC/Karbon
(16 bar) Tungsten karbid/karbon
Kademe bölmeleri Paslanmaz çelik (AISI 304L) Opsiyonel AISI 316L
Conta EPDM (Viton opsiyonel)
Teknik Bilgiler
Hidroforda akışkan sıcaklığı -30 / +70 °C
Helix V Pompalar Yalın Halde 120 °C' ye Dayanıklıdır
Şebeke bağlantısı 3~400 V, 50 Hz
Koruma sınıfı IP55
Max. çalışma basıncı modele göre 16/25/30 bar
Veri föyü
Helix V 1007-1/16/E/S 400-50 3 KW Santrifüj Pompanın Veri Föyüdür
Hidrolik veriler
-
Minimum verimlilik endeksi (MEI)0.7
-
Giriş basıncı10 bar
-
Maksimum işletim basıncı PN16 bar
-
Basma ağzıG 1½
-
Min. akışkan sıcaklığı Tmin-30 °C
-
Maks. akışkan sıcaklığı Tmax120 °C
-
Ortam sıcaklığı min. Tmin-15 °C
-
Maks. ortam sıcaklığı Tmax40 °C
Motor verileri
-
Elektrik şebekesi bağlantısı3~400 V, 50 Hz
-
Gerilim toleransı±10 %
-
Nominal motor gücü P23.00 kW
-
Nominal akım IN5.00 A
-
Nominal devir hızı n2900 rpm
-
Güç faktörü cos φ0.89
-
Açma türüDoğrudan online (DOL)
-
Motor verimlilik derecesi ηm % 50 ηM 50%85.6
-
Motor verimlilik derecesi ηm % 75 ηM 75%87
-
Motor verimlilik derecesi ηm % 100 ηM 100%87.1
-
Yalıtım sınıfıF
-
Motor koruma sınıfıIP55
Malzemeler
-
Pompa gövdesi1.4301
-
Çark1.4307
-
Mil1.4301
-
Mekanik salmastraQ1BE3GG
-
Conta malzemesiEPDM
Montaj ölçüleri
-
Emiş tarafında boru bağlantısı RPSG 1½
-
Basınç tarafında boru bağlantısı RPDG 1½
Sipariş vermeye yönelik bilgiler
-
ÜrünWilo
-
Ürün tanımıHelix V 1007-1/16/E/S
-
EAN numarası4048482591681
-
Ürün numarası4201296
-
Ağırlık net yakl. m46 kg
-
Ağırlık brüt yakl. m54.0 kg
-
Ambalajlı uzunluk ölçüsü1200 mm
-
Ambalajlı yükseklik ölçüsü600 mm
-
Ambalajlı genişlik ölçüsü400 mm
-
Ambalaj özelliğiNakliye ambalajı
-
Ambalaj türüKarton
-
Minimum sipariş miktarı1
