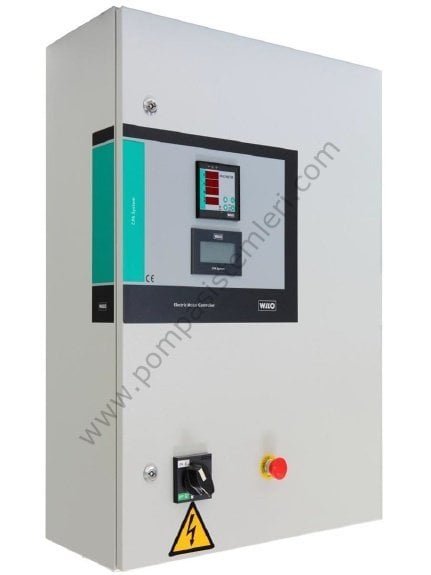

CPA-FS2/7,5 SD Trifaze Yıldız Üçgen Kalkışlı Drenaj ve Atık Su Kontrol Panosu İki Pompa İçin
Wilo CPA Serisi Drenaj ve Atık Su Kontrol Panoları
Wilo CPA-FS2/7,5 SD Trifaze Yıldız Üçgen Kalkışlı Drenaj ve Atık Su Kontrol Panosu İki Pompa İçin
Uygulama
CPA-HS ve CPA-FS Kumanda panosu, altyapı atık
su tesislerinde tekli ve çoklu pompa uygulamalarında
otomatik rahat ve güvenli çalısabilmesi içindir.
Maksimum 4 pompalı altyapı dalgıç pompa
sisteminin 4-20 mA analog seviye sensörü veya seviye
flatörü ile otomatik kontrolü.
Pano Kodlaması
Örnek : CPA-HS 4 /18,5 SD
HS :Hidrolik seviye sensörlü çalışma
FS :Seviye flatörlü çalışma
4 : Pompa adedi
18,5 : Nominal motor gücü (kW)
SD : Yıldız üçgen yol verme
DOL: Direkt yolverme
Ürün Özellikleri
Tüm degerlerin ve çalışma bilgilerinin durumunun gösterimi için dokunmatik renkli ekran Pompaların devreye alınması ve çıkmasındaki
gecikme süreleri Pompaların bireysel çalısma/dinlenme saatleri Pompa çalısma saatinin sıfırlanması (resetlenmesi) Sistemin çalısma saati
Pano HS tip seçilirse, kuyunun su seviyesinin bilgisini analog 0..10 V olarak alabilme
2 Farklı çalısma modu Mod "0” iken bütün pompalar ayarlanan seviyede tek tek devreye girer, minimum seviyeyi görünce de hepsi devreden çıkar (acil çalışma modu).
Mod "1” Bütün pompalar ayarlanan seviyelerde tek tek devreye girer,devreden çıkarken her
pompa bir alt seviyeyi görünce devreden çıkar ve
en son çalısan pompa, minimum seviyeyi gördükten sonra devreden çıkar.
Dijital multimetre ile sistemin Voltaj, Amper ve Hz degerleri izlenebilir.
Motor salmastra su kaçakları için nem sensörü rölesi
CPA-FS pano üzerinde multimetre, acil stop ve dokunmatik ekran bulunmaktadır. Pompa çalışma/hata bilgisi, acil çalıştırma anahtarı dokunmatik ekran üzerinden görülmektedir.
CPA-FS panodan verilebilen sinyaller, pompa başına çalışma ve arıza bilgisidir
Çalışma prensibi
CPA-HS
Atıksu kuyusuna bağlanan analog seviye sensörü su seviyesi bilgisini,
4-20mA olarak pano kontrol sistemindeki "PLC” ye gönderir. Böylece "PLC”
atıksu kuyusunun su seviyesini okur. Her pompa için bir seviye degeri
ekrandan tanımlanır. Kuyunun mevcut su yükseklik bilgisi, minimum ve
maksimum seviye bilgileri de ekrandan tanımlanır. "PLC”
miz kuyudaki su seviyesini, minimum degerde tutmak
için pompaları kademeli olarak çalıstırır.
CPA-FS
Atık su kuyusuna bağlanan minimum, maksimum ve her
pompa için birer adet bulunan seviye flatörü
ile kademeli olarak çalısır.
Ürün
Özellikleri
Kilitlenebilir ana salter
Oto-manuel anahtar
Faz koruma rölesi
Oto-test
Acil stop
Harici on-off
Genel çalısma/Genel arıza sinyalleri
Bireysel çalısma/arıza sinyalleri
Arıza durumunda otomatik
pompa degisimi
Kontrol ve sinyal fonksiyonları
Harici kuru kontakt ile çalıstırma durdurma
SSM genel arıza sinyali
SBM genel isletim sinyali
Her pompa için bireysel hata sinyali
Her pompa için bireysel isletim sinyali
Harici siren çıkışı 24 VDC
