CPA-FS3/22 SD Trifaze Yıldız Üçgen Kalkışlı Drenaj ve Atık Su Kontrol Panosu Üç Pompa İçin

Wilo CPA Serisi Drenaj ve Atık Su Kontrol Panoları

Wilo CPA-FS3/22 SD Trifaze Yıldız Üçgen Kalkışlı Drenaj ve Atık Su Kontrol Panosu Üç Pompa İçin

Uygulama

CPA-HS ve CPA-FS Kumanda panosu, altyapı atık

su tesislerinde tekli ve çoklu pompa uygulamalarında

otomatik rahat ve güvenli çalısabilmesi içindir.

Maksimum 4 pompalı altyapı dalgıç pompa

sisteminin 4-20 mA analog seviye sensörü veya seviye

flatörü ile otomatik kontrolü.

Pano Kodlaması

Örnek : CPA-HS 4 /18,5 SD

HS :Hidrolik seviye sensörlü çalışma

FS :Seviye flatörlü çalışma

4 : Pompa adedi

18,5 : Nominal motor gücü (kW)

SD : Yıldız üçgen yol verme

DOL: Direkt yolverme

Ürün Özellikleri

Tüm degerlerin ve çalışma bilgilerinin durumunun gösterimi için dokunmatik renkli ekran Pompaların devreye alınması ve çıkmasındaki

gecikme süreleri Pompaların bireysel çalısma/dinlenme saatleri Pompa çalısma saatinin sıfırlanması (resetlenmesi) Sistemin çalısma saati

Pano HS tip seçilirse, kuyunun su seviyesinin bilgisini analog 0..10 V olarak alabilme

2 Farklı çalısma modu Mod "0” iken bütün pompalar ayarlanan seviyede tek tek devreye girer, minimum seviyeyi görünce de hepsi devreden çıkar (acil çalışma modu).

Mod "1” Bütün pompalar ayarlanan seviyelerde tek tek devreye girer,devreden çıkarken her

pompa bir alt seviyeyi görünce devreden çıkar ve

en son çalısan pompa, minimum seviyeyi gördükten sonra devreden çıkar.

Dijital multimetre ile sistemin Voltaj, Amper ve Hz degerleri izlenebilir.

Motor salmastra su kaçakları için nem sensörü rölesi

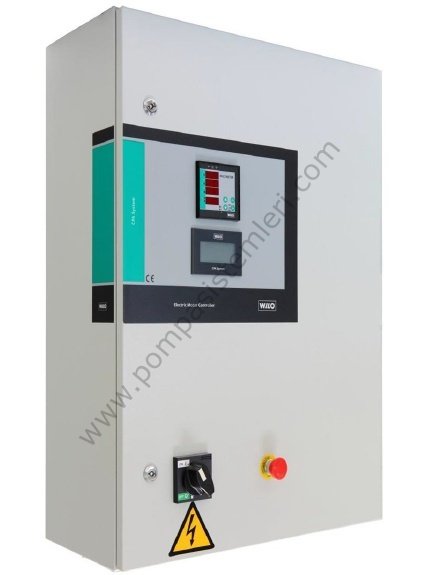

 CPA-FS pano üzerinde multimetre, acil stop ve dokunmatik ekran bulunmaktadır. Pompa çalışma/hata bilgisi, acil çalıştırma anahtarı dokunmatik ekran üzerinden görülmektedir.

CPA-FS panodan verilebilen sinyaller, pompa başına çalışma ve arıza bilgisidir

Çalışma prensibi

CPA-HS

Atıksu kuyusuna bağlanan analog seviye sensörü su seviyesi bilgisini,

4-20mA olarak pano kontrol sistemindeki "PLC” ye gönderir. Böylece "PLC”

atıksu kuyusunun su seviyesini okur. Her pompa için bir seviye degeri

ekrandan tanımlanır. Kuyunun mevcut su yükseklik bilgisi, minimum ve

maksimum seviye bilgileri de ekrandan tanımlanır. "PLC”

miz kuyudaki su seviyesini, minimum degerde tutmak

için pompaları kademeli olarak çalıstırır.

CPA-FS

Atık su kuyusuna bağlanan minimum, maksimum ve her

pompa için birer adet bulunan seviye flatörü

ile kademeli olarak çalısır.

 Ürün Özellikleri

Kilitlenebilir ana salter

Oto-manuel anahtar

Faz koruma rölesi

Oto-test

Acil stop

Harici on-off

Genel çalısma/Genel arıza sinyalleri

Bireysel çalısma/arıza sinyalleri

Arıza durumunda otomatik

pompa degisimi

Kontrol ve sinyal fonksiyonları

Harici kuru kontakt ile çalıstırma durdurma

SSM genel arıza sinyali

SBM genel isletim sinyali

Her pompa için bireysel hata sinyali

Her pompa için bireysel isletim sinyali

Harici siren çıkışı 24 VDC
