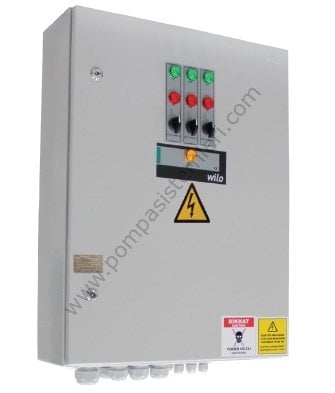

Wilo CPAL2/11 SD Trifaze Yıldız Üçgen Kalkışlı Kontrol Panosu İki Pompa İçin

Uygulama

Maksimum 4 pompalı altyapı dalgıç pompa sisteminin

seviye flatörü ile otomatik kontrolü.

Pano Kodlaması

Örnek: CPAL 4/2.2 DOL

CPAL Seviye flatörü ile çalısan sistem

4 kontrol edilen pompa sayısı

2.2 her bir pompanın nominal gücü [ kW]

DOL Direk yol vermeli tip

SD Yıldız üçgen yol vermeli tip

Çalışma Prensibi

Sistemde 2 adet standart minimum ve maximum flatörleri bulunur ve ayrıca her pompa için flatör

eklenir. Sistemin çalısabilmesi için suyun minimum seviyenin üstünde olması gerekmektedir.

Pompalar çalısmaya ihtiyaca göre 1. Seviyeden baslar ve ilk pompayı devreye alır, rotasyon sırasına ve seviyelere

göre ihtiyaç var ise sırayla diger pompaları devreye alır, devreden çıkarken ise bütün pompalar minimum

seviyeyi görene kadar devrede kalır, Min seviyede devreden çıkar.

Ürün Özellikleri / Faydalar

Kontrol ve Sinyal Fonksiyonları

Harici kuru kontak ile sistem çalıstırma durdurma

SSM genel arıza sinyali

SBM genel isletim sinyali

Her pompa için bireysel isletim sinyali

Oto-manuel anahtar

Izolasyon trafosu

Faz koruma rölesi

Harici on-off

Genel çalısma/Genel arıza sinyalleri

Bireysel çalısma sinyalleri

Arıza durumunda otomatik pompa degisimi

Susuz çalısma koruması

Motor koruma salteri ile asırı akım ve sıcaklıktan koruma

Tüm pompaların arıza çalısma bilgilerinin pano kapagından lamba olarak izlenebilmesi

Pompaların devreye alınması ve çıkmasındaki gecikme süreleri

2 Farklı çalısma modu

Mod "1” iken bütün pompalar ayarlanan seviyede tek tek devreye girer, minimum seviyeyi görünce de

hepsi devreden çıkar (Acil Çalısma Modu).

Mod "2” Bütün pompalar ayarlanan seviyelerde tek tek devreye girer, devreden çıkarken her pompa bir

alt seviyeyi görünce devreden çıkar ve en son çalısan pompa, minimum seviyeyi gördükten sonra

devreden çıkar.

Her motor için ayrı ayrı motor salmastra su kaçakları ve sıcaklık için nem sensörü & termistör

Rölesi

Koruma Sınıfı IP54

Işıklı alarm sistemi mevcuttur (opsiyonel sesli alarm)

Her iki panoda pompa sayısı +2 adet atık su flatörü kullanılmalıdır.(pompa kontrolü, kuruda çalışmayı önleme, taşkın önleme)

CPAL panodan verilebilen sinyaller, pompa başına çalışma ve genel arıza bilgisidir
