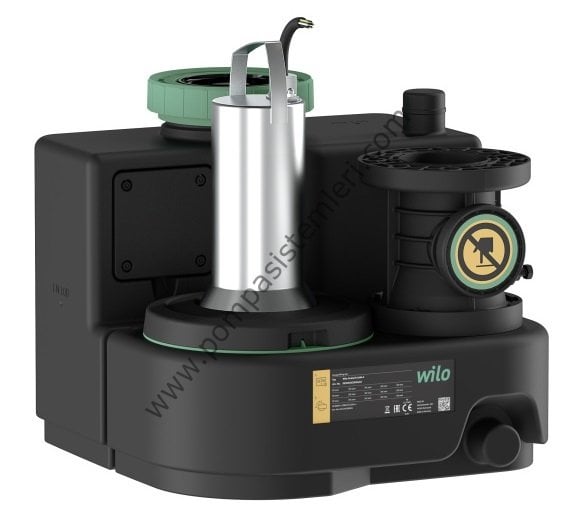

Wilo Drainlift Sani-S.11T/1

Trifaze Bir Pompalı Foseptik Tahliye Cihazı

Tip kodlaması

Uygulama

Foseptik içeren atık suları tahliye etmek için kompakt, bağlanmaya hazır ve komple su altında kalabilir tekli pompalı terfi tesisi.
Eğimli giren toplama odalı ve şeffaf kapaklı revizyon deliği, gaz ve su geçirmez toplama kabı.

Girişler serbest bir şekilde seçilebilir, seviye tespiti analog bir çıkış sinyali 4…20 MA ile gerçekleştirilir. Takılı çekvalfli ve revizyon delikli basınç bağlantısı.
Tahrik, termik motor denetimli, yüzey soğutmalı bir motor üzerinden gerçekleştirilir.

Bir ve iki haneli konutlar için en küçük ve en hafif tekli pompalı terfi tesisi.

Kompakt tekli atıksu terfi tesisiWilo-DrainLift SANI-S,

EN 12050-1 uyarınca en küçük ve en hafif terfi tesisidir (kesme çarkı yok) ve böylelikle bir ve iki haneli konutlarda kullanım için idealdir.

DrainLift SANI-S, büyük pompa hacmi, serbest seçilebilir girişler ve son derece aşındırıcı akışkanlar için opsiyonel model sayesinde esnek bir şekilde kullanılabilir ve montajı kolaydır.

Kullanıcı dostu dizayn, bakımı son derece kolay hale getirir. Opsiyonel bir alarm vericisi ile donatıldığında, arıza durumunda akıllı telefona bir Push mesajı aktarılabilir. Yer tasarrufu sağlayan, kompakt yapı ve en düşük ağırlık sayesinde kolay montaj ve nakliye

Otomatik işletim için ön kurulumu yapılmış kumanda cihazı:
Gerilimsiz kontak ile genel arıza sinyali
Entegre ve şebekeden bağımsız alarm
Ayarlanabilir takip süresi
Takılı fişli 1,5m bağlantı kablosu 4MT

Kumanda cihazlı ve fişli bağlantı kablolu terfi tesisi
Flanş ağzı DN 80/100
Basınç bağlantısı için manşet DN100
Hava tahliye bağlantısı için manşet 50 mm
Boşaltım bağlantısı için manşet DN50
Daire açma testereli 124 mm ve contalı DN100 giriş seti
Sabitleme malzemesi
Ses yalıtım matı
9 V akü

İşletim verileri

Akışkan: Su 100 %
Akışkan sıcaklığı: 20,00 °C

İzin verilen uygulama alanı

akışkan sıcaklığı: 3...40 °C
Maks. akışkan sıcaklığı, 3 dakikaya kadar kısa süreli: 0 °C
ortam sıcaklığı: 3...40 °C
Maksimum işletim basıncı: 1,2 bar
Basınç hattında izin verilen maks. basınç: 0,12 MPA

Ürün verileri

Tankın brüt hacmi: 46 l
180 mm giriş yüksekliği için faydalı hacim: 25 l
250 mm giriş yüksekliği için faydalı hacim: 32 l
İşletim tipi (su altından çıkarılmış): S2-15 min, S3-10%
Yükseklik: 511 mm
Uzunluk: 490 mm
Genişlik: 510 mm
Diyagonal ölçü: 630 mm

Motor verileri

Elektrik şebekesi bağlantısı: 3~400V/50 Hz
Gerilim toleransı: ±10 %
Nominal motor gücü: 0,75 kW
Nominal devir hızı: 2840 1/min
Nominal akım: 1,90 A
Yalıtım sınıfı: F
Motor koruma sınıfı: IP68
Açma türü: Doğrudan online (DOL)
Maks. kumanda sıklığı: 60 1/h
Motor koruması: Bimetal

Kablo

Bağlantı kablosu uzunluğu: 4 m
Kablo tipi: H07RN-F
Kablo kesiti: 3G1
Fiş: Topraklı

Malzemeler

Tank malzemesi: PE

Pompa gövdesi: PP-GF30

Çark: PP-GF30

Mil: 1.4401

Motor malzemesi: 1.4301

Montaj ölçüleri

Emiş tarafında boru bağlantısı:DN 100,PN 10
Basınç tarafında boru bağlantısı:DN 80,PN 10
Hava tahliye bağlantısı:Ø 50
