Wilo DrainLift WS Pompa İstasyonları

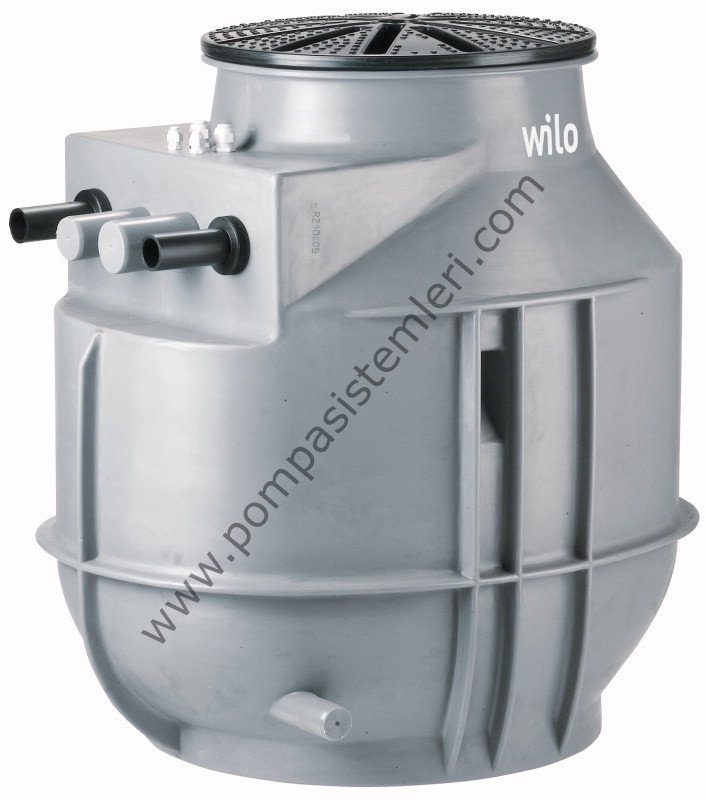

Wilo DrainLift WS50D / MTH30-T Pompa İstasyonları
BU POMPA İSTASYONUNDA 2 ADET PARÇALAYICI BIÇAKLI POMPA VARDIR
2 numaralı eğri bu pompanın eğrisidir
Yapı
Plastik gövdeli 2 adet parçalayıcı bıçaklı pompa istasyonu
Uygulama
Binalarda ve sahada ana drenaj borusu seviyesinden daha aşağıda kalan kullanım alanlarında ortaya çıkan foseptik ve atık suyun tahliyesi için kullanılır.
Sistem bina içinde olduğu kadar dışında da çukur içine gömülerek kullanılabilir
Tesis, sezonluk kirli su mevcudunun (örneğin kamping alanları, yazlık evler) bulunduğu durumlarda veya don tutma derinliğinin düşük olduğu bölgelerde kullanım için çok uygundur.
Özellikler ve Ürün Avantajları
Parçalayıcı bıçaklı pompa kullanıldığından dolayı basınç tarafından DN40 veya DN50 gibi küçük çaplı borular kullanılabilir.
Bu sayede kolay ve ekonomik montaj imkanı sağlanır.
DN100 / DN150 girişi hattı DN70 havalandırma bağlantısı
bronz kesme vanalı
kontrol panosu dahil
pompa istasyonları parçalayıcı bıçaklı ve çift pompalıdır.
Uygun olan parçalayıcı bıçaklı pompa modelleri
REXA CUT, MTH
WS 40 tanklarda REXA CUT pompa yer almaktadır.
WS 50 tanklarda REXA UNI pompa yer almaktadır.
Entegre paslanmaz çelik borulama contalı kapak
(200 kg'a kadar üzerine basılabilir)
Dairesel delik açma testeresi 124MM
Giriş contası DN100 ( 110 boru için )
Teknik Bilgiler
Maks. Akışkan sıcaklığı +40°
Şebeke bağlantısı 3~400
V,50 Hz
Maks. çalışma basıncı 6 bar
Malzemeler
Hazne Polietilen
Pompa Gövdesi Döküm (GG25) Polipropilen (PP-GF 30) (Rexa Uni)
Çark Döküm (GG 25) Polipropilen (PP-GF 30) (Rexa Uni)
Parçalayıcı
Bıçak Paslanmaz çelik (1.4528) (Rexa CUT) Paslanmaz çelik (1.4122) (MTH)
Motor Gövdesi Paslanmaz çelik (AISI 304)-(Rexa CUT ve Rexa Uni) Dökme Demir (GG25)-(MTH)
Veri Föyü
Teknik veriler
-
Giriş bağlantısı
DN100 / DN150
-
Çıkış bağlantısı
Ø63/G2½"A
-
Pompa bağlantısı
DN 50
-
Hava tahliyesi
DN 70
-
Ön tank hacmi V
255 l
-
Basınç hattında izin verilen maks. basınç P
6 bar
-
Wilo pompaları için
Rexa UNI V05 (maks. 1,5 kW), Rexa UNI V06 (maks. 1,5 kW)
-
Min. akışkan sıcaklığı
0 °C
-
Maks. akışkan sıcaklığı
40 °C
-
Min. ortam sıcaklığı
3 °C
-
Maks. ortam sıcaklığı
20 °C
Malzemeler
Sipariş vermeye yönelik bilgiler
-
Uzunluk L
1000 mm
-
Genişlik W
650 mm
-
Yükseklik H
1042 mm
-
Ağırlık m
46.00 kg
-
Ürün
Wilo
-
Ürün tanımı
DrainLift WS 50E
-
Ürün no.
2487842
Montaj ve Kullanma Kılavuzu
https://cms.media.wilo.com/dcidocpfinder/wilo_f_0200001900035dd400010092/1185080/wilo_f_0200001900035dd400010092.pdf
