Helix First V 1609-5/16/E/KS 7,5KW Trifaze Çok Kademeli Dikey Santrifüj Pompa
Wilo Trifaze Dikey Santrifüj Pompalar

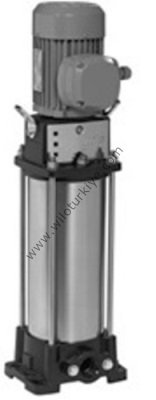

Helix First V 1609-5/16/E/KS 7,5KW Trifaze Çok Kademeli Dikey Santrifüj Pompa
Wilo Helix First V Serisi Çok Kademeli Dikey Tip Santrifüj Pompalar
Inline bağlanıtıya sahip dikey dizaynlı yüksek verimli çok kademeli santrifüj pompa
Uygulama
•Su temini ve basınçlandırma
•Endüstriyel sirkülasyon sistemleri
•Proses suyu
•Soğutma suyu sirkülasyon sistemleri
•Yangınla mücadele sistemleri
•Yıkama sistemleri
•Sulama
Donanım/İşlev
- Korozyona dayanıklı çarklar, ana çarklar ve kademe gövdesi
•Verimliliği optimize edilmiş lazer kaynaklı 2D /3D hidrolik
• IE2 motor, 3 faz, 2 kutup
• Ekonomik çözüm
• Kompak kurulum
• Bağlantılar Helix V pompaya uygun: Mevcut boru bağlantısına kurulabilir.
• Ara yatak (Al203/CW) uzun hizmet ömrü sağlar
• Pompa gövdesi korozyona dayanım için kataforez kaplamalıdır.
• MEI değeri, yönetmeliğe göre en yüksek hidrolik verimlilik olarak tanımlanan 0,7 değerine sahiptir.
• Yuvarlak flanşlar ISO 2531 ve ISO 7005'ye uyumludur.
• Kolay taşıma için tutma halkaları
• Mekanik salmastra (özel salmastra seçeneği mevcut)
• Kurulum ihtiyacına göre uygun klemens kutusu yönü seçimi
Malzemeler
- Çarklar, kademe gövdesi ve ana çarklar paslanmaz çelik 1.4307 (AISI 304L)
- Pompa gövdesi EN-GJL-250, KTL kaplamalı
- Mil paslanmaz çelik 1.4057 (AISI 304L)
- Mekanik salmastranın altındaki kovan 1.4404 (AISI 316L)
- EPDM O-ring contası
- Ceketli boru paslanmaz çelik 1.4301 (AISI 304)
Тeslimat kapsamı
- Çok kademeli yüksek basınçlı santrifüj pompa Helix FIRST V
- Montaj ve kullanma kılavuzu
- Helix FIRST V 2 – 16 (oval flanşlı PN16 modeli):
- Pik dökümden karşı flanşlar ve bunlara ait cıvatalar, somunlar ve contalar
Tip kodlaması
|
Örnek: |
Helix FIRST V(F) 3606/2-5/25/E/KS/../400-50/-38FF265 |
|
Helix FIRST V(F) |
Inline yapı türüne sahip dikey yüksek basınçlı santrifüj pompa (F) = VdS sertifikalı pompa modeli |
|
36 |
Debi, m3/saat olarak |
|
06 |
Çark adedi |
|
2 |
Düzeltilen çark sayısı |
|
5 |
Pompa malzemeleri |
|
5 = Pompa gövdesi EN-GJL-250 (Kataforez kaplama) Hidrolik 1.4307 (AISI 304L) |
|
|
25 |
Maks. işletme basıncı, bar olarak |
|
16 = Helix FIRST V 2.. ila 16..: 16 bar: Oval flanş PN 16 Helix FIRST V 22.. ila 52..: 16 bar: DIN yuvarlak flanş PN 16 |
|
|
25 = Helix FIRST V 2.. ila 16.. -5/25/E/S/..: 16 bar: DIN yuvarlak flanş PN 25 Helix FIRST V 2.. ila 16.. -5/25/E/KS/..: 25 bar: DIN yuvarlak flanş PN 25 Helix FIRST V 22.. ila 52..: 25 bar: DIN yuvarlak flanş PN 25 |
|
|
30 = Helix FIRST V 2.. ila 52..: 30 bar: DIN yuvarlak flanş PN 40 |
|
|
E |
Conta türü E = EPDM |
|
K |
Mekanik salmastra kartuş tipi |
|
S |
Kaplin koruması, pompanın emme ve basınç bağlantı ağzı ile aynı hat üzerindedir. |
|
400 |
Bağlantı gerilimi, V olarak |
|
50 |
Frekans, Hz olarak |
|
-38FF265 |
Motor mili çapı – braket ölçüsü (Motorsuz pompa modeli) |
|
.. |
Opsiyonel |
Veri föyü
Hidrolik veriler
-
Minimum verimlilik endeksi (MEI)0.5
-
Giriş basıncı10 bar
-
Maksimum işletim basıncı PN16 bar
-
Basma ağzıG 2
-
Min. akışkan sıcaklığı Tmin-30 °C
-
Maks. akışkan sıcaklığı Tmax120 °C
-
Ortam sıcaklığı min. Tmin-15 °C
-
Maks. ortam sıcaklığı Tmax40 °C
Motor verileri
-
Elektrik şebekesi bağlantısı3~400 V, 50 Hz
-
Gerilim toleransı±10 %
-
Nominal motor gücü P27.50 kW
-
Nominal akım IN13.70 A
-
Nominal devir hızı n2900 rpm
-
Güç faktörü cos φ0.88
-
Açma türüDoğrudan/yıldız-üçgen
-
Motor verimlilik derecesi ηm % 50 ηM 50%89.8
-
Motor verimlilik derecesi ηm % 75 ηM 75%90.5
-
Motor verimlilik derecesi ηm % 100 ηM 100%90.1
-
Yalıtım sınıfıF
-
Motor koruma sınıfıIP55
Malzemeler
-
Pompa gövdesiEN-GJL-250
-
Çark1.4307
-
Mil1.4301
-
Mekanik salmastraQ1BE3GG
Montaj ölçüleri
-
Emiş tarafında boru bağlantısı RPSG 2
-
Basınç tarafında boru bağlantısı RPDG 2
Sipariş vermeye yönelik bilgiler
-
ÜrünWilo
-
Ürün tanımıHelix FIRST V 1609-5/16/E/KS/
-
EAN numarası4048482736457
-
Ürün numarası4215239
-
Ağırlık net yakl. m78 kg
-
Ağırlık brüt yakl. m100.0 kg
-
Ambalajlı uzunluk ölçüsü1600 mm
-
Ambalajlı yükseklik ölçüsü600 mm
-
Ambalajlı genişlik ölçüsü400 mm
-
Ambalaj özelliğiNakliye ambalajı
-
Ambalaj türüTek kullanımlık palet
-
Minimum sipariş miktarı1
