Helix V 1004-1/16/E/S 1,5KW Trifaze Çok Kademeli Dikey Santrifüj Pompa
Wilo Trifaze Dikey Santrifüj Pompalar

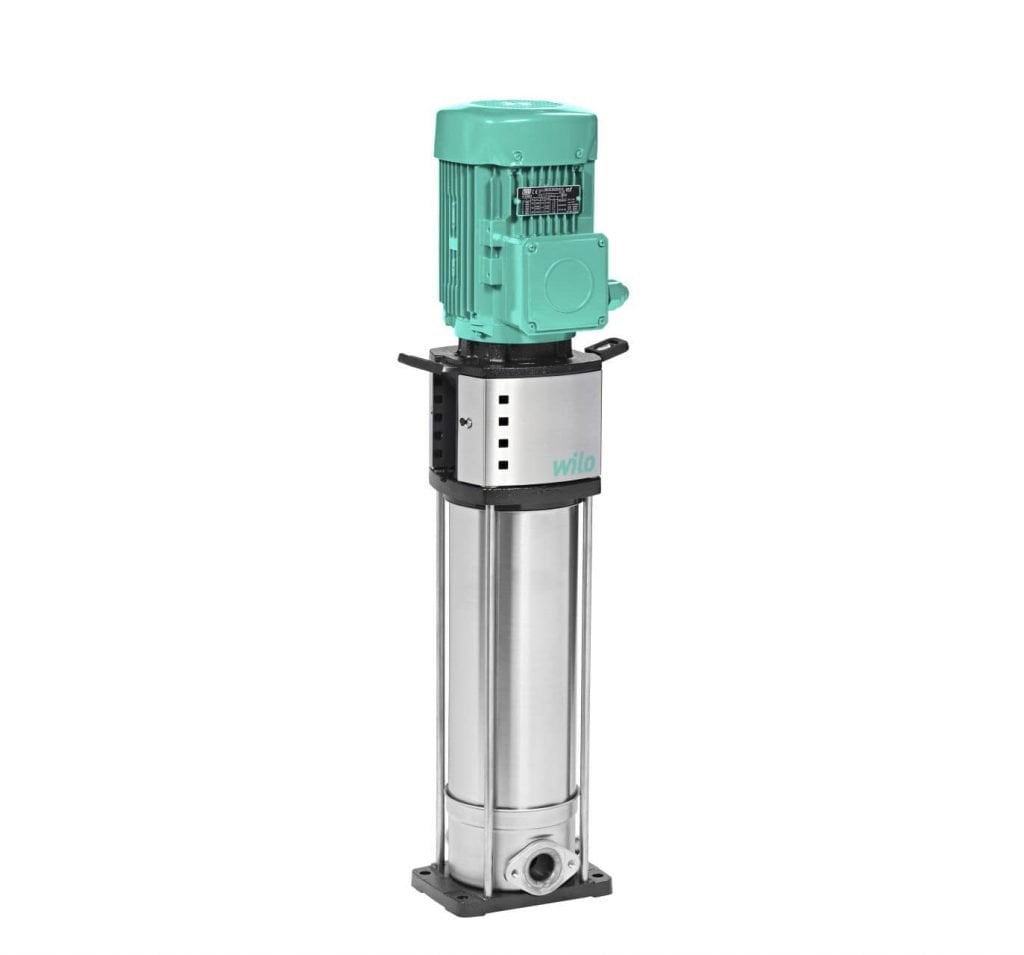

Wilo Helix V 1004-1/16/E/S 1,5KW Trifaze Çok Kademeli Dikey Santrifüj Pompa

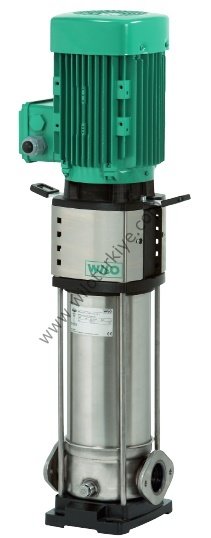

Wilo Helix V Serisi Çok Kademeli Dikey Tip Santrifüj Pompalar
Wilo Helix V Serisi, verimliliği yüksek, dikey model, Inline bağlantılı yüksek basınçlı santrifüj pompa.
Normal emişi yüksek basınçlı santrifüj pompa, genel olarak kompakt bir yapıya sahiptir ve bakımı kolaydır. IEC norm motorun motor mili ve pompa mili bağlantısı bir kavrama kovanı ile gerçekleştirilmiştir.
Bir özel braketli rulmanlı yatak, eksenel kuvvetlerin optimum şekilde alınmasını sağlar. Hidrolikteki ara yataklar ve paslanmaz çelik kovanlı korozyona dayanıklı mil, uzun bir kullanım ömrünü garanti eder. Sabit takılı olan özel kaldırma halkaları, pompanın kolayca monte edilmesini sağlar.
Pompa, endüstri tipi sirkülasyon sistemleri ile proses suyu devrelerinde ve kapalı soğutma devrelerinde su temini ve basınç yükseltmede kullanım için uygundur. Ayrıca yangın söndürme sistemlerinde, yıkama sistemlerinde ve sulama yapmak için kullanılabilir.
Özellikler/ürün avantajları
Verimlilik derecesi optimizasyonlu, lazer kaynaklı akış ve gaz giderme optimizasyonlu 2D/3D hidrolik
Korozyona dayanıklı çarklar, ana çarklar ve kademe gövdesi
Debi ve NPSH optimizasyonlu pompa gövdesi
Özellikle sağlam kaplin korumasına sahip, bakımı kolay yapı
Akışkanla temas eden paslanmaz çelik bölümleri olan pompalar için içme suyu ruhsatı
(EPDM modeli)
Konstrüksiyona ilişkin notlar
Motor koruması talep üzerine veya müşteri tarafından temin edilir.
Entegre termik motor korumalı ve kondansatörlü monofaze alternatif akım motorlu model.
Terminal kutusu standart olarak emme flanşına bakan bir pozisyondadır, ancak bu gerekirse değiştirilebilir.
Wilo-Helix V, standart olarak bir mekanik salmastra ile donatılmıştır.
İki farklı yönde sunulan esnek braket tasarımı ile mekanik salmastraya doğrudan erişim sağlanır.
PN 16, PN 25 ve Pmax = 30 bar modeli pompalar için pik döküm veya paslanmaz çelikten yuvarlak DIN karşı flanşlar, cıvatalar, somunlar ve contalar aksesuar olarak temin edilebilir.
Bypass setleri aksesuar olarak temin edilebilir.
ATEX model Wilo-Helix V talep üzerine sunulur.
VdS sertifikalı modelde Wilo-Helix V(F) talep üzerine edinilebilir.
Teslimat kapsamı
Wilo-Helix V yüksek basınçlı santrifüj pompa
Montaj ve kullanma kılavuzu
Oval flanşlı PN 16 modeli: Paslanmaz çelik karşı flanşlar ve bunlara ait cıvatalar, somunlar ve contalar
Veri föyü
Hidrolik veriler
-
Minimum verimlilik endeksi (MEI)0.7
-
Giriş basıncı10 bar
-
Maksimum işletim basıncı PN16 bar
-
Basma ağzıG 1½
-
Min. akışkan sıcaklığı Tmin-30 °C
-
Maks. akışkan sıcaklığı Tmax120 °C
-
Ortam sıcaklığı min. Tmin-15 °C
-
Maks. ortam sıcaklığı Tmax40 °C
Motor verileri
-
Elektrik şebekesi bağlantısı3~400 V, 50 Hz
-
Gerilim toleransı±10 %
-
Nominal motor gücü P21.50 kW
-
Nominal akım IN3.10 A
-
Nominal devir hızı n2900 rpm
-
Güç faktörü cos φ0.83
-
Açma türüDoğrudan online (DOL)
-
Motor verimlilik derecesi ηm % 50 ηM 50%80.5
-
Motor verimlilik derecesi ηm % 75 ηM 75%83.7
-
Motor verimlilik derecesi ηm % 100 ηM 100%84.2
-
Yalıtım sınıfıF
-
Motor koruma sınıfıIP55
Malzemeler
-
Pompa gövdesi1.4301
-
Çark1.4404
-
Mil1.4301
-
Mekanik salmastraQ1BE3GG
-
Conta malzemesiEPDM
Montaj ölçüleri
-
Emiş tarafında boru bağlantısı RPSG 1½
-
Basınç tarafında boru bağlantısı RPDG 1½
Sipariş vermeye yönelik bilgiler
-
ÜrünWilo
-
Ürün tanımıHelix V 1004-1/16/E/S
-
EAN numarası4048482591599
-
Ürün numarası4201287
-
Ağırlık net yakl. m35 kg
-
Ağırlık brüt yakl. m43.2 kg
-
Ambalajlı uzunluk ölçüsü1200 mm
-
Ambalajlı yükseklik ölçüsü400 mm
-
Ambalajlı genişlik ölçüsü400 mm
-
Ambalaj özelliğiNakliye ambalajı
-
Ambalaj türüKarton
-
Minimum sipariş miktarı1
