Normal emişi yüksek basınçlı santrifüj pompa, genel olarak kompakt bir yapıya sahiptir ve bakımı kolaydır. IEC norm motorun motor mili ve pompa mili bağlantısı bir kavrama kovanı ile gerçekleştirilmiştir.

Bir özel braketli rulmanlı yatak, eksenel kuvvetlerin optimum şekilde alınmasını sağlar. Hidrolikteki ara yataklar ve paslanmaz çelik kovanlı korozyona dayanıklı mil, uzun bir kullanım ömrünü garanti eder. Sabit takılı olan özel kaldırma halkaları, pompanın kolayca monte edilmesini sağlar.

Pompa, endüstri tipi sirkülasyon sistemleri ile proses suyu devrelerinde ve kapalı soğutma devrelerinde su temini ve basınç yükseltmede kullanım için uygundur. Ayrıca yangın söndürme sistemlerinde, yıkama sistemlerinde ve sulama yapmak için kullanılabilir.

Özellikler/ürün avantajları

Verimlilik derecesi optimizasyonlu, lazer kaynaklı akış ve gaz giderme optimizasyonlu 2D/3D hidrolik

Korozyona dayanıklı çarklar, ana çarklar ve kademe gövdesi

Debi ve NPSH optimizasyonlu pompa gövdesi

Özellikle sağlam kaplin korumasına sahip, bakımı kolay yapı

Akışkanla temas eden paslanmaz çelik bölümleri olan pompalar için içme suyu ruhsatı

(EPDM modeli)

Konstrüksiyona ilişkin notlar

Motor koruması talep üzerine veya müşteri tarafından temin edilir.

Entegre termik motor korumalı ve kondansatörlü monofaze alternatif akım motorlu model.

Terminal kutusu standart olarak emme flanşına bakan bir pozisyondadır, ancak bu gerekirse değiştirilebilir.

Wilo-Helix V, standart olarak bir mekanik salmastra ile donatılmıştır.

İki farklı yönde sunulan esnek braket tasarımı ile mekanik salmastraya doğrudan erişim sağlanır.

PN 16, PN 25 ve Pmax = 30 bar modeli pompalar için pik döküm veya paslanmaz çelikten yuvarlak DIN karşı flanşlar, cıvatalar, somunlar ve contalar aksesuar olarak temin edilebilir.

Bypass setleri aksesuar olarak temin edilebilir.

ATEX model Wilo-Helix V talep üzerine sunulur.

VdS sertifikalı modelde Wilo-Helix V(F) talep üzerine edinilebilir.

Teslimat kapsamı

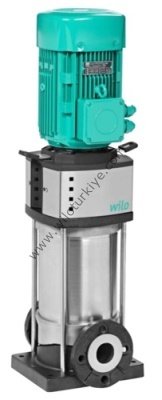

Wilo-Helix V yüksek basınçlı santrifüj pompa

Montaj ve kullanma kılavuzu

Oval flanşlı PN 16 modeli: Paslanmaz çelik karşı flanşlar ve bunlara ait cıvatalar, somunlar ve contalar

Veri föyü

Hidrolik veriler

Minimum verimlilik endeksi (MEI)

0.7
Giriş basıncı

10 bar
Maksimum işletim basıncı PN

25 bar
Basma ağzı

DN 25
Min. akışkan sıcaklığı T_min

-30 °C
Maks. akışkan sıcaklığı T_max

120 °C
Ortam sıcaklığı min. T_min

-15 °C
Maks. ortam sıcaklığı T_max

40 °C

Motor verileri

Elektrik şebekesi bağlantısı

3~400 V, 50 Hz
Gerilim toleransı

±10 %
Nominal motor gücü P₂

3.00 kW
Nominal akım I_N

5.00 A
Nominal devir hızı n

2900 rpm
Güç faktörü cos φ

0.89
Açma türü

Doğrudan online (DOL)
Motor verimlilik derecesi ηm % 50 η_M50%

85.6
Motor verimlilik derecesi ηm % 75 η_M75%

87
Motor verimlilik derecesi ηm % 100 η_M100%

87.1
Yalıtım sınıfı

F
Motor koruma sınıfı

IP55

Malzemeler

Pompa gövdesi

1.4301
Çark

1.4404
Mil

1.4057
Mekanik salmastra

U3BE3GG
Conta malzemesi

EPDM

Montaj ölçüleri

Emiş tarafında boru bağlantısı RPS

DN 25
Basınç tarafında boru bağlantısı RPD

DN 25

Sipariş vermeye yönelik bilgiler

Ürün

Wilo
Ürün tanımı

Helix V 422-1/25/E/KS
EAN numarası

4048482476421
Ürün numarası

4193310
Ağırlık net yakl. m

57 kg
Ağırlık brüt yakl. m

79.0 kg
Ambalajlı uzunluk ölçüsü

1600 mm
Ambalajlı yükseklik ölçüsü

600 mm
Ambalajlı genişlik ölçüsü

400 mm
Ambalaj özelliği

Nakliye ambalajı
Ambalaj türü

Tek kullanımlık palet
Minimum sipariş miktarı

1
