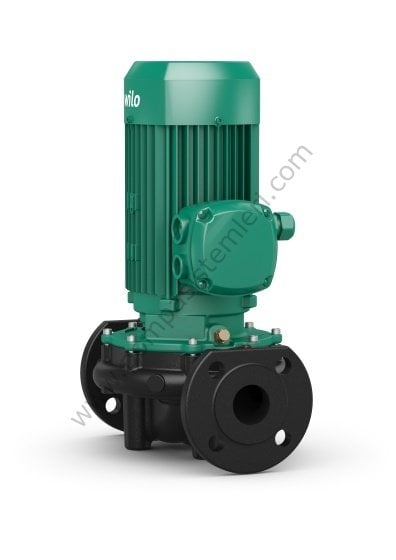

IPL 32/95-0,55/2 Kuru Rotorlu Sirkülasyon Pompası
Wilo IPL Serisi Tekli Tip Kuru Rotorlu Sirkülasyon Pompaları
Wilo IPL 32/95-0,55/2 PN10 Tekli Tip Flanşlı
Kuru Rotorlu Sirkülasyon Pompası
Yapı türü
Inline tipi kuru rotorlu pompa, vida veya flanş bağlantılı.
Uygulama alanı
Isıtma suyu pompalanması (VDI 2035'e uygun), ısıtma, soğutma ve soğuk su sistemlerinde bulunan aşındırıcı madde arındırmayan soğuk su ve su-glikol karışımları.
Tip kodlaması
Örnek IPL 40/160-4/2
IPL Inline pompa
40 Boru bağlantısı nominal çapı DN
160 Nominal çark çapı
4 Nominal motor gücü P2 kW olarak
2 Kutup sayısı 2: 2900d/dk 4: 1450d/dk
Özellikler/ürünün avantajları
Kataforez kaplama sayesinde üstün korozyon koruması
Motor gövdeleri ve laternalarda standart kondens suyu çıkış delikleri
Standart model: Yekpare milli motor
N modeli: Paslanmaz çelik takma milli standart motor V1
Dönüş yönünden bağımsız, akışkan zorunlu olarak etrafından dolandırılan mekanik salmastra
Tanım/yapı türü
Inline tipi, tek kademeli, alçak basınç santrifüj pompası, Mekanik salmastra, Basınç ölçüm bağlantılı flanşlı bağlantı R 1/8, Yekpare milli motor
Opsiyonlar
PN6/10 flanşlı ...-H4 varyantı (ek ücret karşılığında)
PN16 gövdeli ..-H5 varyantı (ek ücret karşılığında)
Diğer voltaj ve frekanslar ile ATEX sertifikası talep üzerine temin edilir
Malzemeler
Pompa gövdesi EN-GJL-250
Braket
EN-GJL--250
Çark
PPO-GF30
Pompa mili
1.4021 [AISI420]
Mekanik salmastra
AQEGG
İzin verilen uygulama alanı
İşletme basıncı için standart modelPmax
10bar
Maks. +40 °C ortam ısısında ısı aralığı
-20...+120 °C (akışkanabağlı)
Ortam ısısı, maks.
+40°C
Boru bağlantıları
Nominal flanş çapı DN 32
Flanşlar (EN 1092-2 normuna göre)
PN 10 (PN 16 talep üzerine)
Basınç ölçüm bağlantılı flanş
R1/8
Yapı boyul0
260mm
Minimum verimlilik endeksi (MEI)
Minimum verimlilik endeksi (MEI)
≥0,40
MEI tespiti için maksimum rotor çapına sahip pompa
IPL32/135-1,5/2
Motor/Elektronik
Koruma sınıfı
IP 55
Yalıtım sınıfı
F
Nominal akım (yakl.)IN3~400V
1,34A
Motor verimlilik sınıfı
IE2
Motor verimlilik derecesiηm50%/ηm75%/ηm100%
72,8/75,5/75,5%
Güç faktörücosφ
0,82
Nominal motor gücüP2
0,55kW
Nominal devir hızın
2.9001/dak
Ağırlık
Ağırlık yakl.m
21,5kg
Sipariş bilgileri
Ürün no.
2150336
Tip
VeroLine-IPL 32/95-0,55/2
Ürün
Wilo
Veri föyü
Hidrolik veriler
-
Minimum verimlilik endeksi (MEI)0.4
-
Maks. işletim basıncı p10 bar
-
Maksimum işletim basıncı PN10 bar
-
Min. akışkan sıcaklığı Tmin-20 °C
-
Maks. akışkan sıcaklığı Tmax120 °C
-
Maks. ortam sıcaklığı Tmax40 °C
Motor verileri
-
Elektrik şebekesi bağlantısı3~400 V, 50 Hz
-
Gerilim toleransı±10 %
-
Motor enerji verimliliği sınıfıIE2
-
Nominal motor gücü P20.55 kW
-
Nominal akım IN1.33 A
-
Nominal devir hızı n2900 rpm
-
Güç faktörü cos φ0.82
-
Motor verimlilik derecesi ηm % 50 ηM 50%0.74
-
Motor verimlilik derecesi ηm % 75 ηM 75%0.74
-
Motor verimlilik derecesi ηm % 100 ηM 100%0.774
-
Yalıtım sınıfıF
-
Motor koruma sınıfıIP55
Malzemeler
-
Pompa gövdesiEN-GJL-250
-
ÇarkPPE/PS-GF30
-
Mil1.4021
-
Mekanik salmastraAQ1EGG
-
BraketEN-GJL-250
Montaj ölçüleri
-
Emiş tarafında boru bağlantısı RPSDN 32
-
Basınç tarafında boru bağlantısı RPDDN 32
-
Yapı boyu l0260 mm
Sipariş vermeye yönelik bilgiler
-
ÜrünWilo
-
Ürün tanımıVeroLine-IPL 32/95-0,55/2
-
EAN numarası4048482488042
-
Ürün numarası2150336
-
Ağırlık net yakl. m22 kg
-
Ağırlık brüt yakl. m24.2 kg
-
Ambalajlı uzunluk ölçüsü419 mm
-
Ambalajlı yükseklik ölçüsü300 mm
-
Ambalajlı genişlik ölçüsü345 mm
-
Ambalaj özelliğiNakliye ambalajı
-
Ambalaj türüKarton
-
Minimum sipariş miktarı1
