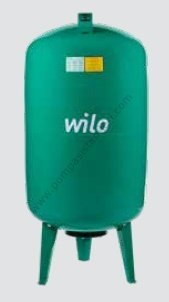

LRS 1000/10 V 2'' Dikey Genleşme Tankı
Wilo LRS Serisi Membranlı Tip Kapalı Genleşme Depoları
Wilo LRS 1000/10 V 2'' Dikey Genleşme Tankı
Yapı
Değişebilir membranlı, basınçlı genleşme deposu
Uygulama
Su temini, hidrofor sistemleri,yangın söndürme sistemleri,
kapalı ısıtma ve soğutma sistemleri, su ısıtma sistemleri
Özellikler ve Ürün Avantajları
Kapalı devrelerde; Genleşen akışkanın depolanması, buharlaşma kayıplarının azaltılması, sistemdeki ısı kayıplarının azaltılması, korozyon ve kirecin azaltılması, akışkan içerisindeki havanın azaltılması için kullanılır
Standart teslimat kapsamında tanklar 4 bar’da kuru hava ile basınçlandırılmış olarak sevk edilirler.
İşletme şartlarına uygun olacak tarzda ön gaz basıncı işletmeye alma sırasında ayarlanmalıdır.
Ön gaz basıncının doğru olarak ayarlanması, güvenilir bir işletim ve uzun membran ömrü için ön şarttır
Açık devrelerde; basınçlı su depolanması, su koçundan korunma, düşük şalt sayısı ve tesisattaki ani değişimlerin azaltılması için kullanılır
Ön gaz basıncı hesaplama
Hidrofor sistemleri için;
P0 = Pmin – 0.5 bar Pmin: Hidrofor alt basıncı
Isıtma sistemleri için;
P0(bar)= (Hm/10)+0,2 bar1+P∆2+∆Pg3
1) Tavsiyedir.
2) 100oC üzerindeki sıcak su sistemleri için, buharlaşma basıncı
3)Tank sirkülasyon pompasının basma tarafına monte edildiği taktirde, pompadaki fark basınç
Sıcak kullanım suyu sistemleri için;
P0 = Pa – 0.2 bar
Pa = basınç düşürücü ayar değeri
Malzeme
Gövde DC04 / P265GH çelik
(Modele göre değişir)
Flanş S235 JR Çelik
Membran Butyl /EPDM
Teknik Bilgiler
Akışkan sıcaklığı -10°C / +110°C (Sadece uygun antifriz katkısı ile)
Membran dayanım sıcaklığı 70°C
İşletme basıncı 10 / 16 / 25 bar
Basınçlandırma gazı Kuru hava (Azot opsiyonel)
İzin verilen akışkanlar Su, Su-Glikol karışımı, (maksimum %50 Glikol)
V: Dikey
H: Yatay
