LRS 50/25 V 1'' Dikey Genleşme Tankı

Wilo LRS Serisi Membranlı Tip Kapalı Genleşme Depoları

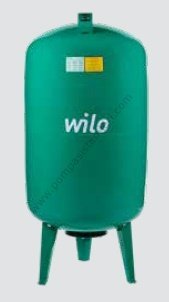

Wilo LRS 50/25 V 1'' Dikey Genleşme Tankı

Yapı

Değişebilir membranlı, basınçlı genleşme deposu

Uygulama

Su temini, hidrofor sistemleri,yangın söndürme sistemleri,

kapalı ısıtma ve soğutma sistemleri, su ısıtma sistemleri

Özellikler ve Ürün Avantajları

Kapalı devrelerde; Genleşen akışkanın depolanması, buharlaşma kayıplarının azaltılması, sistemdeki ısı kayıplarının azaltılması, korozyon ve kirecin azaltılması, akışkan içerisindeki havanın azaltılması için kullanılır

Standart teslimat kapsamında tanklar 4 bar’da kuru hava ile basınçlandırılmış olarak sevk edilirler.

İşletme şartlarına uygun olacak tarzda ön gaz basıncı işletmeye alma sırasında ayarlanmalıdır.

Ön gaz basıncının doğru olarak ayarlanması, güvenilir bir işletim ve uzun membran ömrü için ön şarttır

Açık devrelerde; basınçlı su depolanması, su koçundan korunma, düşük şalt sayısı ve tesisattaki ani değişimlerin azaltılması için kullanılır

Ön gaz basıncı hesaplama

Hidrofor sistemleri için;

P0 = Pmin – 0.5 bar Pmin: Hidrofor alt basıncı

Isıtma sistemleri için;

P0(bar)= (Hm/10)+0,2 bar1+P∆2+∆Pg3

1) Tavsiyedir.

2) 100oC üzerindeki sıcak su sistemleri için, buharlaşma basıncı

3)Tank sirkülasyon pompasının basma tarafına monte edildiği taktirde, pompadaki fark basınç

Sıcak kullanım suyu sistemleri için;

P0 = Pa – 0.2 bar

Pa = basınç düşürücü ayar değeri

Malzeme

Gövde DC04 / P265GH çelik

(Modele göre değişir)

Flanş S235 JR Çelik

Membran Butyl /EPDM

Teknik Bilgiler

Akışkan sıcaklığı -10°C / +110°C (Sadece uygun antifriz katkısı ile)

Membran dayanım sıcaklığı 70°C

İşletme basıncı 10 / 16 / 25 bar

Basınçlandırma gazı Kuru hava (Azot opsiyonel)

İzin verilen akışkanlar Su, Su-Glikol karışımı, (maksimum %50 Glikol)

V: Dikey

H: Yatay
