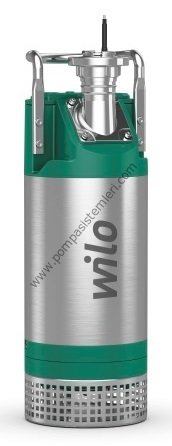

Padus PRO M08/T039-540/P Kirli Su Dalgıç Pompa

P: On/off anahtarlı bağlantı kutusu

On/off anahtarlı bağlantı kutusu teslimat kapsamındadır.

İnşaat çukurlarının güvenilir ve sürekli drenajı için taşınabilir dalgıç motorlu pompa

Wilo-Padus PRO, inşaat çukurlarının drenajına yönelik ideal dalgıç kirli su pompasıdır. Sağlam konstrüksiyonları, aşınmaya karşı dayanıklı malzeme kombinasyonları ve su yüzeyinden su çekme sırasında aktif soğutma özelliğiyle, IE3 motoruyla ve entegre koruyucu fonksiyonlarla donatılmış dalgıç kirli su pompaları, özellikle aşındırıcı akışkanlarda sürekli işletim için uygundur. Düşük ağırlığı ve esnek basınç bağlantısı sayesinde çeşitli şekilde kullanılabilir. Ayrıca en önemli komponentlere hızlıca erişim sayesinde devreye alınması ve bakımı daha kolaydır. Wilo-Padus PRO ayrıca gelecekteki bakım çalışmalarının ideal şekilde planlanması için dijitalleşmeye ilişkin tüm gereksinimleri karşılamaktadır.

Kirli su, Kullanma Suyu

Özellikler/Ürün avantajları

Kauçuk kaplamalı hidrolik ve dubleks krom çelik çark sayesinde aşındırıcı akışkanlarda yüksek güvenilirlik

Düşük ağırlık ve esnek basınç bağlantısı sayesinde kolay montaj (dikey/yatay)

Güvenli sürekli işletim için aktif soğutma

Pasif soğutma ile su yüzeyinden su çekme modunda sürekli işletim

Aşınan parçalara hızlı erişim sayesinde kolay bakım

Standart olarak enerji bakımından verimli IE3 motor teknolojisi ile

Entegre koruyucu fonksiyon sayesinde en yüksek işletim güvenilirliği

Tip kodlaması

Örnek:    Wilo-Padus PRO M08L/T039-540/A

Padus      Santrifüj hidroliğine sahip dalgıç kirli su pompası

PRO         İnşaat alanı kullanımına yönelik ürün serisi

M            Açık çok kanallı çark

08           Basınç bağlantısı nominal çapı: G3

L             Düşük basınçlı mod

      Elektrik şebekesi bağlantısı modeli:

T             M = 1~

      T = 3~

039         Değer/10 = Motor gücü P2 (kW)

5             Frekans (5 = 50 Hz, 6 = 60 Hz)

40           Ölçüm voltajı kodu

               Ek elektrik donanımı:

               Serbest kablo uçlu

A             P = fişli

      A = Şamandıra şalter ve motor koruma fişi ile

Açıklama/Konstrüksiyon

Taşınabilir kuru ve ıslak kurulum için, dalgıç tipi blok ünite olarak kirli su dalgıç motorlu pompa.

Hidrolik

Basınç taraflı çıkış, Storz kaplinli dikey dişli bağlantı modelindedir. Gerekli olması halinde basınç tarafındaki çıkış yatay olarak hizalanabilir. Çark olarak yarı açık çok kanallı çarklar kullanılır. Girişte bir emiş filtresi mevcuttur. Bu sayede büyük akışkan parçaları emme ağzının önünde filtrelenerek ayrılır.

Motor

Alternatif akım ve trifaze akım modelinde IE3 motorlar kullanılır. Motorlar bir termik motor denetimi ile donatılmıştır. Soğutma işlemi soğutma kılıfı aracılığıyla gerçekleştirilir. Su yüzeyinden su çekme modu dahil olmak üzere su üstünde ve su altında sürekli işletim gerçekleştirilebilir.

Akışkan maddenin girmesinden motoru korumak üzere bir yalıtım odacığı mevcuttur. Kullanılan akışkan madde, biyolojik olarak çözülme özelliğine sahiptir ve çevre açısından sakıncalı değildir.

Bağlantı kablosu çözülebilir, kablo uzunluğu 23 m'dir ve açık kablo uçlarına sahiptir. A modelinde ayrıca bir şamandıra şalter donanımı da mevcuttur.

Yalıtım

Akışkan ve motor taraflı yalıtım, dönüş yönüne bağlı iki mekanik salmastra üzerinden gerçekleşir.

Konstrüksiyon

Kirli su dalgıç motorlu pompa

Donanım/İşlev

IE3-Motor

Şamandıra şalterli ve motor koruma fişli A modeli

Soğutma kılıfı

Teknik veriler

Elektrik şebekesi bağlantısı: 3~400 V, 50 Hz

Koruma sınıfı: IP68

Maks. daldırma derinliği: 20 m

Akışkan sıcaklığı: 3 … 40 °C

Kablo uzunluğu: 23 m

Basma ağzı: Storz kaplin Ebat B

Malzemeler

Motor gövdesi: EN-AC-AlSi10Mg

Soğutma ceketi: 1.4404 Palanmaz Çelik

Pompa gövdesi: EN-AC-AlSi10Mg + NBR-70

Çark: 1.4470

Emiş filtresi: 1.4404

Mil: 1.4404

Sızdırmazlık:

Motor tarafı: SiC/SiC

Akışkan tarafı: SiC/SiC

Statik contalar: NBR

Тeslimat kapsamı

Açık kablo uçlu pompa

Şamandıra şalterli ve motor koruma fişli pompa (A modeli)

Storz sabit kaplinli basma ağızları

Montaj ve kullanma kılavuzu
