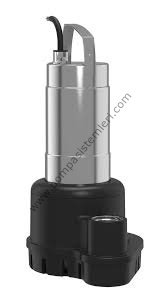

Wilo Padus Uni M05/M15-523/A Monofaze Kirli Su Dalgıç Pompa
Tip kodlaması
Tip kodlaması
Örnek:Wilo-Padus UNI M05B/T15-540/A
Padus Santrifüj hidroliğine sahip dalgıç kirli su pompası
UNI:Kopolimer hidroliğe sahip ürün serisi
M:Açık çok kanallı çark
05:Basınç bağlantısı nominal çapı: G2
Malzeme modeli
B:yok = Standart model
B = V4A model
T:Elektrik şebekesi bağlantısı modeli
M = 1~
T = 3~
15Değer/10 = Motor gücü P2 (kW)
5:Frekans (5 = 50 Hz, 6 = 60 Hz)
40:Ölçüm voltajı kodu
A:Ek elektrik donanımı
Ek olmadan = Serbest kablo uçlu
P = fişli
A = şamandıra şalterli ve fişli
VA = Dikey şamandıra şalteri ve fiş
Yapı
Taşınabilir ıslak kuruluma uygun fasılalı işletim için, dalgıç kirli su pompası
Uygulama
Aşağıdakiler için basma işlemi gerçekleştirir:
Foseptik içermeyen atık sular (EN 12050-2)
Kirli su pH değeri >4,5 olan akışkanlar
"B" malzeme modeli: Aşındırıcı akışkanlar, örn. deniz suyu, kondens suyu, damıtılmış su
Özellikler/Ürün avantajları
Üniversal uygulamalar ve çeşitli akışkanlar için korozyonsuz hidrolik sayesinde üstün güvenilirlik
Düşük ağırlık, alternatif akım motorunda entegre kondansatör ve dişli flanş sayesinde kolay montaj
İyileştirilmiş hidrolik sayesinde, en uygun verimlilik derecesi ve yüksek işletim güvenilirliği
Yalıtım haznesine ve pompa gövdesine doğrudan erişim sayesinde hızlı bakım
Çift mekanik salmastra ve büyük hacimli yalıtım haznesi sayesinde uzun bakım aralıkları
Entegre pislik tutucu sayesinde tıkanmaya karşı korumalı
Teknik veriler
Elektrik şebekesi bağlantısı: 1~230 V, 50 Hz veya 3~400 V, 50 Hz
İşletim tipi su altında: S1
Su altından çıkarılmış işletim tipi: S2-15 dk.; S3 10%
Basınç bağlantısı: G2
Koruma sınıfı: IP68
Yalıtım sınıfı: F
Akışkan sıcaklığı: 3 - 40 °C, 3 dak. için maks. 60 °C
Serbest geçiş: 10 mm
Kablo uzunluğu: 10 m
Malzemeler
Motor gövdesi: 1.4301
Hidrolik gövde: PP-GF30 (kopolimer)
Çark: PP-GF30 (kopolimer)
Statik contalar: NBR
Pompa tarafındaki sızdırmazlık: SiC/SiC
Motor tarafındaki sızdırmazlık: C/Cr
Mil ucu: Paslanmaz çelik 1.4401
"B" malzeme modelinde akışkanla temas eden tüm parçalar 1.4401 (AISI 316) paslanmaz çeliktir.
Açıklama/Konstrüksiyon
Taşınabilir ıslak kurulum için, dalgıç tipi blok ünite olarak dalgıç kirli su pompası.
Hidrolik
Basınç tarafındaki çıkış, dikey dişli flanş bağlantıları olarak tasarlanmıştır. Çark biçimi olarak açık tipte çok kanallı çarklar kullanılmaktadır. Bir pislik tutucu, hidrolik gövdeye entegredir.
Motor
Motor olarak, doğrudan marş için alternatif akım (entegre çalışma kondansatörlü) ve trifaze akım versiyonlu yüzey soğutmalı motorlar kullanılır. Atık ısı, motor gövdesi üzerinden doğrudan çevredeki akışkana iletilir. Motorlar böylelikle su altında sürekli işletimde (S1) ve su dışında kısa süreli işletimde (S2) veya fasılalı işletimde (S3) kullanılabilir.
Ayrıca motorlar termik motor denetimiyle donatılmıştır. Bu özellik, motor sargısını aşırı ısınmaya karşı korur. Alternatif akım motorlu ünitelerde bu entegre edilmiştir ve kendiliğinden devreye girer. Başka bir deyişle, motor aşırı ısındığında kapatılır ve soğuduktan sonra otomatik olarak tekrar çalıştırılır. Bunun için standart olarak bimetal sensörler kullanılır.
Bağlantı kablosu standart olarak 10 m'dir ve şu modellerde temin edilebilir:
Serbest kablo uçlarıyla
Fişli
Şamandıra şalterli ve fişli
Yalıtım
Motorla hidrolik arasında bir yalıtım haznesi bulunur. Bu oda medikal beyaz yağ ile doludur. Akışkan ve motor tarafındaki yalıtım, bir mekanik salmastra ile sağlanır.
