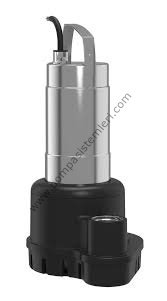

Padus Uni M05B/M11-523/A Monofaze Kirli Su Dalgıç Pompa

    Elektrik şebekesi bağlantısı: 1~230 V, 50 Hz veya 3~400 V, 50 Hz

    İşletim tipi su altında: S1

    Su altından çıkarılmış işletim tipi: S2-15 dk.; S3 10%

    Basınç bağlantısı: G2

    Koruma sınıfı: IP68

    Yalıtım sınıfı: F

    Akışkan sıcaklığı: 3 - 40 °C, 3 dak. için maks. 60 °C

    Serbest geçiş: 10 mm

    Kablo uzunluğu: 10 m

    Motor gövdesi: 1.4301

    Hidrolik gövde: PP-GF30 (kopolimer)

    Çark: PP-GF30 (kopolimer)

    Statik contalar: NBR

    Pompa tarafındaki sızdırmazlık: SiC/SiC

    Motor tarafındaki sızdırmazlık: C/Cr

    Mil ucu: Paslanmaz çelik 1.4401

"B" malzeme modelinde akışkanla temas eden tüm parçalar 1.4401 (AISI 316) paslanmaz çeliktir.

Açıklama/Konstrüksiyon

Taşınabilir ıslak kurulum için, dalgıç tipi blok ünite olarak dalgıç kirli su pompası.

Hidrolik

Basınç tarafındaki çıkış, dikey dişli flanş bağlantıları olarak tasarlanmıştır. Çark biçimi olarak açık tipte çok kanallı çarklar kullanılmaktadır. Bir pislik tutucu, hidrolik gövdeye entegredir.

Motor

Motor olarak, doğrudan marş için alternatif akım (entegre çalışma kondansatörlü) ve trifaze akım versiyonlu yüzey soğutmalı motorlar kullanılır. Atık ısı, motor gövdesi üzerinden doğrudan çevredeki akışkana iletilir. Motorlar böylelikle su altında sürekli işletimde (S1) ve su dışında kısa süreli işletimde (S2) veya fasılalı işletimde (S3) kullanılabilir.

Ayrıca motorlar termik motor denetimiyle donatılmıştır. Bu özellik, motor sargısını aşırı ısınmaya karşı korur. Alternatif akım motorlu ünitelerde bu entegre edilmiştir ve kendiliğinden devreye girer. Başka bir deyişle, motor aşırı ısındığında kapatılır ve soğuduktan sonra otomatik olarak tekrar çalıştırılır. Bunun için standart olarak bimetal sensörler kullanılır.

Bağlantı kablosu standart olarak 10 m'dir ve şu modellerde temin edilebilir:

    Serbest kablo uçlarıyla

    Fişli

    Şamandıra şalterli ve fişli

Yalıtım

Motorla hidrolik arasında bir yalıtım haznesi bulunur. Bu oda medikal beyaz yağ ile doludur. Akışkan ve motor tarafındaki yalıtım, bir mekanik salmastra ile sağlanır.

Veri Föyü



Wilo Padus Uni M05B/M11-523/A Monofaze Kirli Su Dalgıç Pompa















Veri föyü

Hidrolik veriler

• Maksimum işletim basıncı p
  10 bar
• Çark konstrüksiyonu türü
  Açık çok kanallı çark
• Hidrolikte serbest küresel geçiş
  10 mm
• Maks. daldırma derinliği
  7.00 m
• Min. akışkan sıcaklığı T_min
  3 °C
• Maks. akışkan sıcaklığı T_max
  40 °C
• Ortam sıcaklığı min. T_min
  3 °C
• Maks. ortam sıcaklığı T_max
  40 °C

Motor verileri

• Elektrik şebekesi bağlantısı
  1~230 V, 50 Hz
• Gerilim toleransı
  ±10 %
• Güç faktörü cos φ
  0.97
• Nominal motor gücü P₂
  1.10 kW
• Akım girişi P1 maks P_{1 max}
  1590.0 W
• Nominal akım I_N
  7.20 A
• Başlangıç akımı I
  29 A
• Açma türü
  Doğrudan online (DOL)
• Nominal devir hızı n
  2899 rpm
• Maks. kumanda sıklığı t
  30 1/h
• Yalıtım sınıfı
  F
• Koruma sınıfı
  IP68
• İşletim tipi (su altında)
  S1
• İşletim tipi (su altından çıkarılmış)
  S2-15 dak.

Kablo

• Bağlantı kablosu uzunluğu
  10.0 m
• Kablo tipi
  H07RN-F
• Kablo kesiti
  3G1 mm²
• Fiş
  Topraklı
• Bağlantı kablosu türü
  Çözülebilir

Donanım / işlev

• Şamandıra şalter
  evet
• Patlama koruması türü
  hayır
• Motor koruması
  Bimetal

Malzemeler

• Pompa gövdesi
  PP-GF30
• Çark
  PP-GF30
• Pompa tarafında conta malzemesi
  QQPGG
• Motor tarafında conta malzemesi
  BXPFF
• Conta malzemesi
  NBR
• Motor malzemesi
  1.4401

Montaj ölçüleri

• Basınç tarafında boru bağlantısı RPD
  G 2

Sipariş vermeye yönelik bilgiler

• Ürün
  Wilo
• Ürün tanımı
  Padus UNI M05B/M11-523/A
• EAN numarası
  4048482919539
• Ürün numarası
  6087664
• Ağırlık net yakl. m
  19 kg
• Ağırlık brüt yakl. m
  21.0 kg
• Ambalajlı uzunluk ölçüsü
  400 mm
• Ambalajlı yükseklik ölçüsü
  800 mm
• Ambalajlı genişlik ölçüsü
  300 mm
• Ambalaj özelliği
  Nakliye ambalajı
• Ambalaj türü
  Karton
• Minimum sipariş miktarı
  1

Wilo Padus Uni Montaj ve Kullanım Kılavuzu

https://cms.media.wilo.com/dcidocpfinder/wilo182216/1531376/wilo182216.pdf
