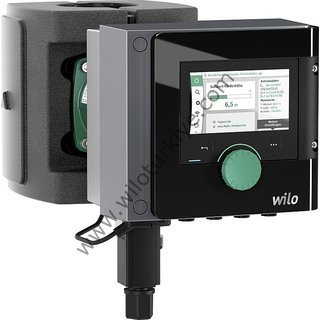

Stratos MAXO 25/0,5-6 PN10 Akıllı Frekans Konvertörlü Sirkülasyon Pompası

Teknik Veriler

·İzin verilen sıcaklık aralığı -10 °C ila +110 °C

·Elektrik şebekesi bağlantısı 1~230 V, 50/60 Hz

·Koruma sınıfı IPX4D

·Rakor ya da flanş bağlantısı (tipine göre) Rp 1 ila DN 100

·Standart modelde azami işletme basıncı: 6/10 bar ya da 6 bar (özel model: 10 bar veya 16 bar)

·Yalıtım sınıfı: F

·Parazit yayını normu: EN 61800-3:2004+A1:2012 / konutta kullanım (C1)

·Parazite dayanıklılık normu: EN 61800-3:2004+A1:2012 / sanayide kullanım (C2)

Regüler Şekli

·Sabit devir hızı (kontrol modu)

·Sabit fark basıncı için Δp-c

·Değişken fark basıncı için Δp-v

·Basma gücünün mevcut ihtiyaca göre sürekli (dinamik) olarak uyarlanması için Dynamic Adapt plus özelliği

·Sabit sıcaklık regülasyonu için T-const.

·Fark sıcaklığı regülasyonu için ΔT

·Sabit debi regülasyonu için sabit Q

·Multi-Flow Adaptation: Isıtma devresi dağıtıcılarında ikincil pompaların ihtiyaca uygun besleme yapması için besleme pompasıyla toplam debiyi saptama

·Kullanıcı tanımlı PID regülatörü





Malzemeler

·Pompa gövdesi: Pik döküm, kataforez kaplama

·Isı yalıtımı: Polipropilen

·Mil: Paslanmaz çelik

·Yatak: Kömür

·Çark: Plastik



Teslimat kapsamı

·Pompa

·Optimize edilmiş Wilo-Connector

·2x kablo bağlantısı M16 x 1,5

·Flanş bağlantılar için altlık disk (Şu bağlantı nominal genişliklerinde DN 32 - DN 65)

·Rakorlu bağlantıda contalar

·Isı yalıtımı

• Montaj ve kullanma kılavuzu

https://www.youtube.com/watch?v=el5XLYO0WuE



Hidrolik veriler

• Maksimum işletim basıncı PN
  10 bar
• Basma yüksekliği H _max
  6.0
• Debi Q _max
  9.0
• 50 °C'de minimum giriş yüksekliği
  3
• 95 °C'de minimum giriş yüksekliği
  10
• 110 °C'de minimum giriş yüksekliği
  16
• Min. akışkan sıcaklığı T_min
  -10 °C
• Maks. akışkan sıcaklığı T_max
  110 °C
• Ortam sıcaklığı min. T_min
  -10 °C
• Maks. ortam sıcaklığı T_max
  40 °C

Motor verileri

• Enerji verimliliği endeksi (EEI)
  0.18
• Elektrik şebekesi bağlantısı
  1~230 V ±10%, 50/60 Hz
• Nominal güç P₂
  114.0 W
• Devir hızı min. n_min
  500 rpm
• Devir hızı maks. n_max
  3050 rpm
• Güç tüketimi (dak) P_{1 min}
  7.0 W
• Akım girişi P1 maks P_{1 max}
  135.0 W
• Parazit yayını
  EN 61800-3;2004+A1;2012 / konutlarda kullanım (C1)
• Parazite dayanıklılık
  EN 61800-3;2004+A1;2012 / sanayide kullanım (C2)
• Yalıtım sınıfı
  F
• Koruma sınıfı
  IPX4D

Montaj ölçüleri

• Emiş tarafında boru bağlantısı RPS
  G 1½
• Basınç tarafında boru bağlantısı RPD
  G 1½
• Yapı boyu l0
  180 mm

Malzemeler

• Pompa gövdesi
  EN-GJL-200
• Çark
  PPS-GF40
• Mil
  1.4122
• Yatak malzemesi
  Karbon grafit

Sipariş vermeye yönelik bilgiler

• Ürün
  Wilo
• Ürün tanımı
  Stratos MAXO 25/0,5-6 PN10
• EAN numarası
  4048482699363
• Ürün numarası
  2164568
• Ağırlık net yakl. m
  7 kg
• Ağırlık brüt yakl. m
  8.3 kg
• Ambalajlı uzunluk ölçüsü
  400 mm
• Ambalajlı yükseklik ölçüsü
  263 mm
• Ambalajlı genişlik ölçüsü
  300 mm
• Ambalaj özelliği
  Nakliye ambalajı
• Ambalaj türü
  Karton
• Minimum sipariş miktarı
  1
