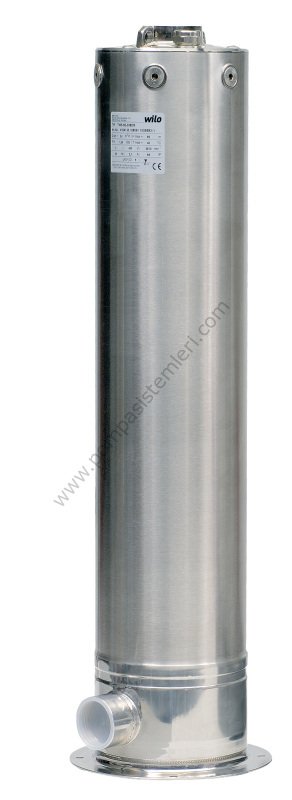

TWI 5-SE 904 M 5'' 1,5KW Monofaze Temiz Su Dalgıç Pompa

Tip kodlaması

Örnek:TWI5-SE 304 EM-FS

TWI Paslanmaz çelik dalgıç motorlu pompa

5 Pompa çapı (5")

[boşluk] Pislik tutucu ile emme

SE Emiş tarafında bağlantı G 1¼ (yüzerek alma için)

3 Nominal debi Q, m³/saat olarak (optimum verimlilik derecesinde)

04 Kademe sayısı

EM Alternatif akım, 1~230 V, 50 Hz

DM Trifaze akım, 3~400 V, 50 Hz

FS Şamandıra şalterli

Yapı

5” paslanmaz çelik dalgıç motorlu pompa, çok kademeli

Dalgıç motorlu pompalar Kuyulardan, sarnıçlardan ve haznelerden basma Sulama, yağmurlama ve pompa ile boşaltma

Su temini Yağmur Suyundan Yararlanma

Uygulama

Kuyulardan, sarnıçlardan veya depolardan özel kullanım

için su temini sağlar. Sulama, yağmurlama, yağmur suyu

kullanımı veya tahliye amaçlı

 Özellikler ve Ürün Avantajları

Kendinden soğutulmuş motor (suyun dışına kurulum mümkündür)

Standart giriş sepetli TWI 5 modeli

Varyantlar:SE: Emiş tarafında bağlantı G 1‘"

FS: Entegre şamandıra şalter ile KTW & TÜV onaylı

Çift mekanik salmastra SiC/SiC

Büyük boyutlu su soğutmalı motor

Prize takılmaya hazır Pompa (gövde, kademeler,çarklar) komple paslamaz

çelikten 1.4301 (AISI 304) Termik motor koruması

20 m uzunluğunda bağlantı kablosu ve güvenlik halatı

teslimat kapsamındadır On/off anahtarlı bağlantı

kutusu teslimat kapsamındadır

Hazne/sarnıç tabanının üstüne daldırılmış olarak tesis edilmek üzere standart pislik tutuculu, tamamen dalgıç,

çok kademeli, otomatik hava tahliyeli dalgıç motorlu pompa.

Derinliği 17 m'yi aşmayan kuyu, sarnıç veya haznelerden temiz su sevki için. Akışkana temas eden tüm parçalar korozyonsuzdur.

Bağlantı kablosu, termik motor korumalı kumanda kutusu (IP55), AÇ/KAPAT şalteri ve de koruyucu kontak

fişli 2 m uzunluğunda bağlantı kablosu ile alternatif akım modelinde pompa. Suyun dışında kurulum mümkündür.

Trifaze akım modeli, serbest kablo ucu ile. Standart giriş sepetli TWI 5 modeli.

Varyantlar: Yanal giriş ağızlı SE modeli; entegre şamandıra şalterli FS modeli.

İşletim verileri

Akışkan: Su 100 %

Akışkan sıcaklığı: 100,00 %

Akışkan sıcaklığı: 20,00 °C

Debi: Basma yüksekliği:

Basma yüksekliği maks.: 44,44 m

Birim

Minimum verimlilik endeksi (MEI):

Basınç tarafında boru bağlantısı: Rp 1¼, PN10

Maksimum işletim basıncı: 10 bar

Maks. kum oranı: g/m3

Motor koruma sınıfı: IP68

Maks. daldırma derinliği: 17 m

Min. akışkan sıcaklığı: 5 °C

Maks. akışkan sıcaklığı: 40 °C

Ağırlık net yakl.: 15 kg

 Motor verileri

Elektrik şebekesi bağlantısı: 1~230V/50 Hz

Nominal motor gücü: 0,55 kW

Nominal devir hızı: 2810 1/min

Nominal akım: 4,5 A

Açma türü: Doğrudan online (DOL)

Maks. kumanda sıklığı: 1/h

Motor çapı: 127 mm

Motordaki min. akış geçiş hızı: m/s

Malzemeler

Pompa gövdesi: Paslanmaz çelik 1.4301

Çark: 1.4301

Mil: 1.4301

Mekanik salmastra: SIC/SIC ve kömür/seramik

Kademe bölmeleri: 1.4301

Ana çark/enjektör: 1.4301

Contalar: NBR
