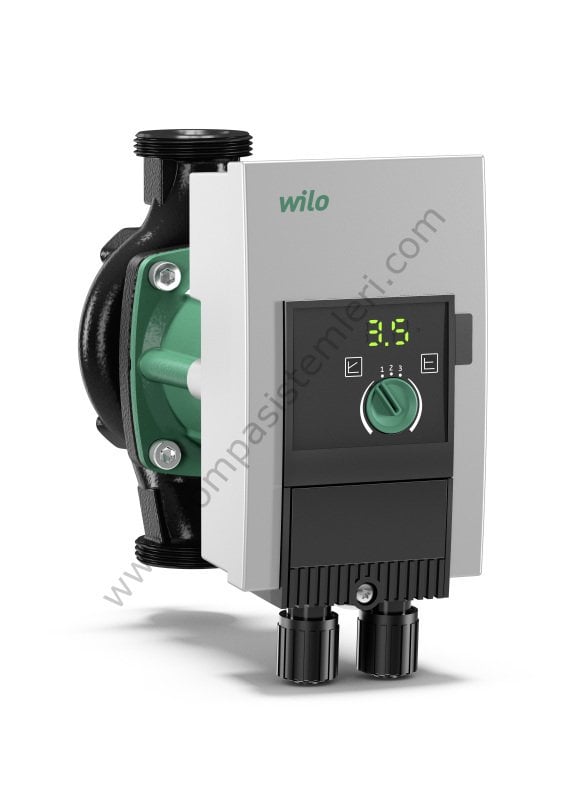

Yonos Maxo 25/0,5-10 Frekans Konvertörlü Pompa

Wilo Yonos Maxo Serisi Frekans Konvertörlü Sirkülasyon Pompaları

Uygulama

Tüm sistemlerin sıcak sulu ısıtıcıları, klima sistemleri, kapalı soğutma devreleri, endüstriyel sirkülasyon sistemleri.

Islak rotorlu sirkülasyon pompası, rakor veya flanş bağlantılı, otomatik güç uyarlamalı EC motoru

Konutlar, hastaneler, okullar idari binalar ve endüstriyel tesisler gibi fonksiyonel binalarda ısıtma, soğutma ve iklimlendirme uygulamaları

Tip kodlaması

Örnek: Wilo-Yonos MAXO 30/0,5-12

Yonos MAXO : Yüksek verimlilikli pompa (Rakor ya da flanş bağlantılı pompa), elektronik regülasyonlu

30/ : Nominal bağlantı çapı

0,5-12 : Nominal pompalama yüksekliği aralığı [m]

Donanım

Pompa gövdesinde montaj anahtarı yeri (rakor bağlantılı pompalarda)

Wilo soket ile hızlı elektrik bağlantısı. Ağ ve SSM şebekelerinin bağlanması için, entegre edilmiş çekme koruması ile

Flanşlı pompalarda: Flanş modelleri

DN 40 ila DN 65 pompaları için standart model: PN 6 ve PN 16 karşı flanşı için kombi flanş PN 6/10 (EN 1092-2'ye uygun flanş PN 16)

DN 80 / DN 100 pompaları için standart model: Karşı flanş PN 6 için flanş PN 6 (EN 1092-2 uyarınca PN 16 için tasarlanmıştır)

Özellikler/Ürün avantajları

LED gösterge, hedef basma yüksekliği, devir sayısı kademesi veya olası hataları açık şekilde gösterir

Regülasyonsuz bir standart pompanın değiştirilmesinde, üç devir sayısı kademesi ile kolay şekilde ayarlanır

Wilo soket ile kolay elektrik bağlantısı

Genel arıza sinyali sayesinde tesis kullanılabilirliği güvence altına alınmıştır

Kompakt tasarım, kolay ve güvenli kullanım

Basma yüksekliği gerçek değerini gösteren ve uyarı sinyaline sahip LED ekran

Basma yüksekliğinin 0,5m adımlarla ayarlanması

Tam motor koruması

Blokajı açma fonksiyonu

Yeşil buton teknolojisi ile kullanıcı dostu tasarım

Korozyona dayanım için kataforez kaplamalı pompa gövdesi

4 pompaya kadar ana / yedek ve paralel işletim için BCE-HVAC kontrol panosu ile kullanılmalıdır

Islak rotorlu sirkülasyon pompası, ECM teknolojisine uygun senkron motor ve kademesiz basınç farkı regülasyonu için entegre güç regülasyonu. Tüm ısıtma, havalandırma ve klima uygulamalarında kullanılabilir.

Aşağıdaki özellikler standart donanıma dahildir:

Optimal randıman adaptasyonu için önceden seçilebilen regülasyon şekilleri: Δp-c (Fark basıncı constant), Δp-v (Fark basıncı variabel)

3 devir sayısı kademesi (n = sabit)

Hedef değeri ayarlamak için LED göstergesi ve hata mesajlarını gösteren gösterge

Wilo soket ile hızlı elektrik bağlantısı

Arıza lambaları ve genel arıza bildirimi kontağı

Flanşlı pompalarda - Flanş modelleri:

DN 32 / DN 65 pompaları için standart donatım: PN 6 ve PN 16 karşı flanşlar için kombi flanş PN 6/10 (EN 1092-2 uyarınca flanş PN 16 )

DN 80 / DN 100 pompaları için standart model: Karşı flanş PN 6 için flanş PN 6 (EN 1092-2 uyarınca PN 16 için tasarlanmıştır)

İşletim verileri

Akışkan: Su 100 %

Akışkan sıcaklığı: 20,00 °C

Debi:

Basma yüksekliği:

akışkan sıcaklığı: -20...110 °C

ortam sıcaklığı: -20...40 °C

Maksimum işletim basıncı: 10 bar

50 °C'de minimum giriş yüksekliği: 3 m

95 °C'de minimum giriş yüksekliği: 10 m

110 °C'de minimum giriş yüksekliği: 16 m

Motor verileri

Enerji verimliliği endeksi (EEI): ≤ 0,2

Parazit yayını: EN 61800-3;2004+A1;2012 / konutlarda kullanım (C1)

Parazite dayanıklılık: EN 61800-3;2004+A1;2012 / sanayide kullanım (C2)

Elektrik şebekesi bağlantısı: 1~230V/50 Hz

Güç tüketimi: 190 W

Devir hızı min.: 1000 1/min

Devir hızı maks.: 4450 1/min

Motor koruma sınıfı: IPX4D

Kablo vidalı bağlantısı: 2 x M20x1.5

Malzemeler

Pompa gövdesi: EN-GJL-200

Çark: PPE/PS-GF30

Mil: 1.4122

Yatak malzemesi: Karbon grafit

Montaj ölçüleri

Emiş tarafında boru bağlantısı: G 1½, PN10

Basınç tarafında boru bağlantısı: G 1½, PN10

Yapı boyu: 180 mm

İşletim verileri

Akışkan: Su 100 %

Akışkan sıcaklığı: 20,00 °C

Debi:

Basma yüksekliği:

akışkan sıcaklığı: -20...110 °C

ortam sıcaklığı: -20...40 °C

Maksimum işletim basıncı: 10 bar

50 °C'de minimum giriş yüksekliği: 3 m

95 °C'de minimum giriş yüksekliği: 10 m

110 °C'de minimum giriş yüksekliği: 16 m

Motor verileri

Enerji verimliliği endeksi (EEI): ≤ 0,2

Parazit yayını: EN 61800-3;2004+A1;2012 / konutlarda kullanım (C1)

Parazite dayanıklılık: EN 61800-3;2004+A1;2012 / sanayide kullanım (C2)

Elektrik şebekesi bağlantısı: 1~230V/50 Hz

Güç tüketimi: 120 W

Devir hızı min.: 1000 1/min

Devir hızı maks.: 3700 1/min

Motor koruma sınıfı: IPX4D

Kablo vidalı bağlantısı: 2 x M20x1.5

Malzemeler

Pompa gövdesi: EN-GJL-200

Çark: PPE/PS-GF30

Mil: 1.4122

Yatak malzemesi: Karbon grafit

Montaj ölçüleri

Emiş tarafında boru bağlantısı: G 1½, PN10

Basınç tarafında boru bağlantısı: G 1½, PN10

Yapı boyu: 180 mm
