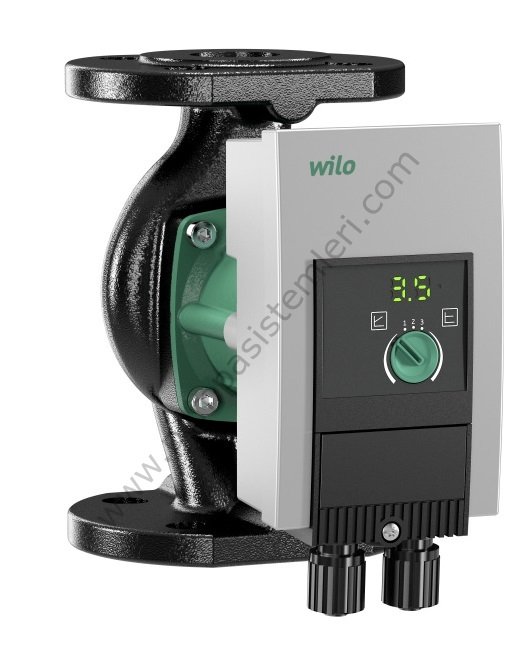

Yonos Maxo 32/0,5-10 Frekans Konvertörlü Pompa
Uygulama
Tüm sistemlerin sıcak sulu ısıtıcıları, klima sistemleri, kapalı soğutma devreleri, endüstriyel sirkülasyon sistemleri.
Islak rotorlu sirkülasyon pompası, rakor veya flanş bağlantılı, otomatik güç uyarlamalı EC motoru
Konutlar, hastaneler, okullar idari binalar ve endüstriyel tesisler gibi fonksiyonel binalarda ısıtma, soğutma ve iklimlendirme uygulamaları
Tip kodlaması
Örnek: Wilo-Yonos MAXO 30/0,5-12
Yonos MAXO : Yüksek verimlilikli pompa (Rakor ya da flanş bağlantılı pompa), elektronik regülasyonlu
30/ : Nominal bağlantı çapı
0,5-12 : Nominal pompalama yüksekliği aralığı [m]
Donanım
Pompa gövdesinde montaj anahtarı yeri (rakor bağlantılı pompalarda)
Wilo soket ile hızlı elektrik bağlantısı. Ağ ve SSM şebekelerinin bağlanması için, entegre edilmiş çekme koruması ile
Flanşlı pompalarda: Flanş modelleri
DN 40 ila DN 65 pompaları için standart model: PN 6 ve PN 16 karşı flanşı için kombi flanş PN 6/10 (EN 1092-2'ye uygun flanş PN 16)
DN 80 / DN 100 pompaları için standart model: Karşı flanş PN 6 için flanş PN 6 (EN 1092-2 uyarınca PN 16 için tasarlanmıştır)
Özellikler/Ürün avantajları
LED gösterge, hedef basma yüksekliği, devir sayısı kademesi veya olası hataları açık şekilde gösterir
Regülasyonsuz bir standart pompanın değiştirilmesinde, üç devir sayısı kademesi ile kolay şekilde ayarlanır
Wilo soket ile kolay elektrik bağlantısı
Genel arıza sinyali sayesinde tesis kullanılabilirliği güvence altına alınmıştır
Kompakt tasarım, kolay ve güvenli kullanım
Basma yüksekliği gerçek değerini gösteren ve uyarı sinyaline sahip LED ekran
Basma yüksekliğinin 0,5m adımlarla ayarlanması
Tam motor koruması
Blokajı açma fonksiyonu
Yeşil buton teknolojisi ile kullanıcı dostu tasarım
Korozyona dayanım için kataforez kaplamalı pompa gövdesi
4 pompaya kadar ana / yedek ve paralel işletim için BCE-HVAC kontrol panosu ile kullanılmalıdır
Islak rotorlu sirkülasyon pompası, ECM teknolojisine uygun senkron motor ve kademesiz basınç farkı regülasyonu için entegre güç regülasyonu. Tüm ısıtma, havalandırma ve klima uygulamalarında kullanılabilir.
Aşağıdaki özellikler standart donanıma dahildir:
Optimal randıman adaptasyonu için önceden seçilebilen regülasyon şekilleri: Δp-c (Fark basıncı constant), Δp-v (Fark basıncı variabel)
3 devir sayısı kademesi (n = sabit)
Hedef değeri ayarlamak için LED göstergesi ve hata mesajlarını gösteren gösterge
Wilo soket ile hızlı elektrik bağlantısı
Arıza lambaları ve genel arıza bildirimi kontağı
Flanşlı pompalarda - Flanş modelleri:
DN 32 / DN 65 pompaları için standart donatım: PN 6 ve PN 16 karşı flanşlar için kombi flanş PN 6/10 (EN 1092-2 uyarınca flanş PN 16 )
DN 80 / DN 100 pompaları için standart model: Karşı flanş PN 6 için flanş PN 6 (EN 1092-2 uyarınca PN 16 için tasarlanmıştır)
İşletim verileri
Akışkan: Su 100 %
Akışkan sıcaklığı: 20,00 °C
Debi:
Basma yüksekliği:
akışkan sıcaklığı: -20...110 °C
ortam sıcaklığı: -20...40 °C
Maksimum işletim basıncı: 10 bar
50 °C'de minimum giriş yüksekliği: 3 m
95 °C'de minimum giriş yüksekliği: 10 m
110 °C'de minimum giriş yüksekliği: 16 m
Motor verileri
Enerji verimliliği endeksi (EEI): ≤ 0,2
Parazit yayını: EN 61800-3;2004+A1;2012 / konutlarda kullanım (C1)
Parazite dayanıklılık: EN 61800-3;2004+A1;2012 / sanayide kullanım (C2)
Elektrik şebekesi bağlantısı: 1~230V/50 Hz
Güç tüketimi: 190 W
Devir hızı min.: 1000 1/min
Devir hızı maks.: 4450 1/min
Motor koruma sınıfı: IPX4D
Kablo vidalı bağlantısı: 2 x M20x1.5
Malzemeler
Pompa gövdesi: EN-GJL-250
Çark: PPE/PS-GF30
Mil: 1.4122
Yatak malzemesi: Karbon grafit
Montaj ölçüleri
Emiş tarafında boru bağlantısı: DN 32, PN6/10
Basınç tarafında boru bağlantısı: DN 32, PN6/10
Yapı boyu: 220 mm
