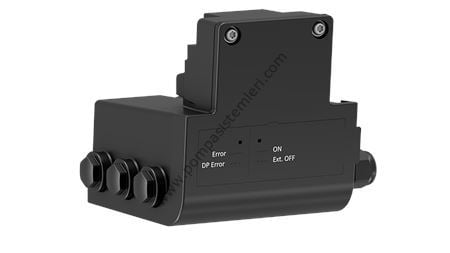

Yonos Maxo Connect Modül

Sonradan takılarak eklenebilen modüller olan arayüz modülleri, pompadaki iletişim arayüzlerini tip kodlamasına göre çeşitli standartlara ve protokol seçeneklerine bağlı kalacak şekilde genişletmek için kullanılır.

Wilo-Connect modülü Yonos MAXO kullanıldığında harici kontaktörlere ve başka kumanda cihazlarına ve dolayısıyla kurulum masraflarına gerek kalmaz.

Yüksek devreye sokma akımları nedeniyle müşteri tarafındaki kumanda cihazlarının (röleler) yükü, Connect modülü Yonos MAXO ile en aza indirilir.

Uzaktan pompa açma/kapamaya (Ext.OFF), SBM (çalışma),

SSM (Arıza) sinyalini bina otomasyonuna taşımayı ve pompa ana/yedek işletimine olanak sağlayan yeni Wilo-Connect Modül Yonos MAXO  pompalar ile beraber kullanabilirsiniz.

Ayrıca iki pompalı sistemlerde eş yaşlandırma için BCe-H pano kullanmak yerine bu modulü kullanarak fiyat avantajı sağla yabilirsiniz.

SBM : Bina otomasyonuna hata sinyalinin (SSM) yanı sıra çalışma sinyali de (SBM) aktarılabilir.

External off : Uzaktan pompa açma / kapama mümkündür.

SSM (hata), SBM (çalışma) sinyalleri

SSM ve SBM sinyalleri eş zamanlı kullanılabilir.

Kullanılabilirlik : Yeni sistemlerde kullanılabileceği gibi, hali
hazırda çalışan pompalar için de sipariş edilebilir.

Ana/yedek işletim

İkiz pompalar için ana/yedek işletim; ana pompanın arıza durumunda yedek pompa otomatik olarak devreye girer.

1+1 çalışmada eş yaşlandırma mümkündür.

1+1 çalışmada ana pompa arızasında, yedek pompa otomatik devreye girer.

1+1 çalışmada pompalar arası iletişim koptuğunda, pompalar  çalışmaya devam eder.

Not: Maksimum 2 Yonos MAXO pompalı sistemlerde her pompa için 1 adet olmak üzere toplam 2 adet olarak sipariş edilmelidir.

İşlev

İşletim bildirimi göstergesi

 Genel arıza sinyali SSM, gerilimsiz normalde kapalı kontak olarak

 Genel işletim sinyali SBM, gerilimsiz normalde açık kontak olarak

Kumanda girişi "Öncelik Kapalı" (Harici Kapalı)

Aşağıdaki işlevler ile entegre ikiz pompa yönetimi:

Ana ve yedek pompanın çalışma süresine (24 h) bağlı anahtarlamalı ana/yedek işletimi

Arıza durumuna bağlı olarak işletilmeye hazır yedek pompaya anahtarlama yapma

Donanım

Güç klemensleri

Klemens kesiti: maks. 2,5 mm²

Bildirim klemensleri

Azami kumanda gücü: 250V/1A

Klemens kesiti: maks. 1,5 mm²

Kumanda klemensi Ext. Off

Kontak değerleri: 24VDC, 10mA

Klemens kesiti: min. 0,75 mm²... maks. 1,5mm²

Teslimat kapsamı

Wilo-Connect modülü Yonos MAXO

2x Sabitleme cıvatası, kapak montajı için

4x Kablo bağlantısı M16

Montaj ve kullanma kılavuzu

Veri föyü

Teknik veriler

• Klemens kesiti
  1,5 mm²
• Hız
  -
• Biçim
  -
• Profil
  -
• Maks. çalıştırılabilir pompa sayısı
  1
• Açıklama
  Tekli ve ikiz pompalar için Wilo-Connect modülü Yonos MAXO.Wilo-Yonos MAXO/ Yonos MAXO-D/ Yonos MAXO-Z pompa tipleri için sonradan eklenebilir takma modül. Connect modülü Yonos MAXO, Wilo fişi yerine pompanın elektronik modülüne monte edilir. İşletim sinyali SBM, kumanda girişi Öncelik Kapalı (Ext.Off) ve ana ve yedek pompanın çalışma süresine bağlı anahtarlamalı ana/yedek işletimi dahil

İşletim verileri

• Min. depolama sıcaklığı
  -50 °C
• Maks. depolama sıcaklığı
  70 °C
• Min. ortam sıcaklığı
  -20 °C
• Maks. ortam sıcaklığı
  45 °C

Sipariş vermeye yönelik bilgiler

• Ağırlık
  0.50 kg
• Ürün
  Wilo
• Ürün tanımı
  Wilo-Connect modülü Yonos MAXO
• Ürün no.
  2210108
