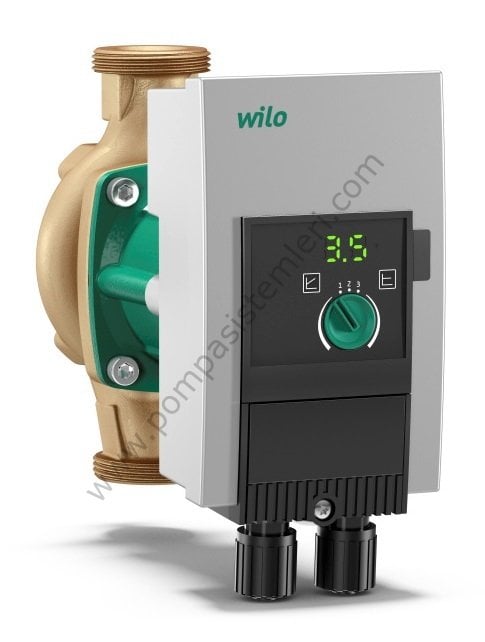

Yonos Maxo-Z 25/0,5-10 Frekans Konvertörlü Kullanma Suyu Pompası

Uygulama

Endüstri ve bina teknolojilerinde kullanma suyu sirkülasyon sistemleri

Islak rotorlu sirkülasyon pompası, rakor veya flanş bağlantılı, otomatik güç uyarlamalı EC motoru

Tip kodlaması

Örnek: Wilo-Yonos MAXO-Z 30/0,5-12

Yonos MAXO: Yüksek verimlilikli pompa (Rakor ya da flanş bağlantılı pompa), elektronik regülasyonlu

Z: İçme suyu sirkülasyonu için tekli pompa

30/: Nominal bağlantı çapı

0,5-12: Nominal pompalama yüksekliği aralığı [m]

Büyük binalardaki sıcak kullanma suyu sirkülasyonu için verimli çözüm.

Wilo-Yonos MAXO-Z, ticari yapılardaki sıcak kullanma suyunun hijyenik olarak sağlanmasına yönelik verimli bir sirkülasyon pompasıdır.

LED ekranı sayesinde basma yüksekliği, devir hızı kademesi veya olası arızalara yönelik mutlak şeffaflık sağlar.

Kompakt yapı ve elektrik bağlantısı için Wilo fişi montajı kolaylaştırmaktadır. Yeşil düğme sayesinde pompa kolayca kumanda edilebilir.

Donanım

Pompa gövdesinde montaj anahtarı yeri (rakor bağlantılı pompalarda)

Wilo soket ile hızlı elektrik bağlantısı. Ağ ve SSM şebekelerinin bağlanması için, entegre edilmiş çekme koruması ile

Flanşlı pompalarda: Flanş modelleri

DN 40 ila DN 65 pompaları için standart model: PN 6 ve PN 10 karşı flanşlar için PN 6/10 kombi flanş

Тeslimat kapsamı

Pompa

Rakorlu bağlantılarda contalar dahil

Flanş cıvataları için altlık disk dahil (DN 40 – DN 65 nominal bağlantı çaplarında)

Montaj ve kullanma kılavuzu dahil

Özellikler/Ürün avantajları

Yüksek verimli hidrolik ve senkron motor sayesinde enerji tasarruflu

LED ekran sayesinde basma yüksekliği, devir hızı kademesi ve olası hatalar için tam şeffaflık

Regülasyonsuz standart pompanın değiştirilmesi için, üç devir hızı kademesi üzerinden kolay ayar olanağı

Wilo fiş aracılığıyla daha kolay elektrik bağlantısı

Genel arıza sinyali sayesinde tesis kullanılabilirliği güvence altına alınmıştır

Kompakt tasarım ve kendini kanıtlamış kullanım kolaylığı

Islak rotorlu sirkülasyon pompası, ECM teknolojisine uygun senkron motor ve kademesiz basınç farkı regülasyonu için entegre güç regülasyonu. Endüstri ve bina teknolojilerinde tüm içme suyu sirkülasyon sistemleri için kullanılabilir.

Aşağıdaki özellikler standart donanıma dahildir:

Optimal randıman adaptasyonu için önceden seçilebilen regülasyon şekilleri:

Δp-c (Fark basıncı constant),Δp-v (Fark basıncı variabel)

3 devir sayısı kademesi (n = sabit)

Hedef değeri ayarlamak için LED göstergesi ve hata mesajlarını gösteren gösterge

Wilo soket ile hızlı elektrik bağlantısı

Arıza bildirimi lambası ve genel arıza sinyali kontağı

Flanşlı pompalarda - Flanş modelleri:

DN 32 / DN 65 pompaları için standart donatım: PN 6 ve PN 10 karşı flanş için PN 6/10 kombi flanş (EN 1092-2 uyarınca PN 16 flanş)

İşletim verileri

Akışkan: Su 100 %

Akışkan sıcaklığı: 20,00 °C

Debi:

Basma yüksekliği:

akışkan sıcaklığı: -20...110 °C

ortam sıcaklığı: 0...40 °C

Maksimum işletim basıncı: 10 bar

50 °C'de minimum giriş yüksekliği: 3 m

95 °C'de minimum giriş yüksekliği: 10 m

110 °C'de minimum giriş yüksekliği: 16 m

Kullanma suyu sirkülasyon sistemlerinde izin verilen maks. toplam su sertliği: 3,57 mmol/l (20 °dH)

Motor verileri

Enerji verimliliği endeksi (EEI): ≤ 0,2

Parazit yayını: EN 61800-3;2004+A1;2012 / konutlarda kullanım (C1)

Parazite dayanıklılık: EN 61800-3;2004+A1;2012 / sanayide kullanım (C2)

Elektrik şebekesi bağlantısı: 1~230V/50 Hz

Güç tüketimi: 190 W

Devir hızı min.: 1000 1/min

Devir hızı maks.: 4450 1/min

Motor koruma sınıfı: IPX4D

Kablo vidalı bağlantısı: 2 x M20x1.5

Malzemeler

Pompa gövdesi: CC499K

Çark: PPS-GF40

Mil: 1.4122

Yatak malzemesi: Kömür, sentetik reçine emdirilmiş

Montaj ölçüleri

Emiş tarafında boru bağlantısı: G 1½, PN10

Basınç tarafında boru bağlantısı: G 1½, PN10

Yapı boyu: 180 mm
