Rexa Pro V05DA-328 10,5KW Trifaze DN50 Atık Su Dalgıç Pompa
Wilo Rexa Pro Serisi Atık Su Dalgıç Pompalar
Wilo Rexa Pro V05DA-328 10,5KW Trifaze DN50 Atık Su Dalgıç Pompa
Yıldız Üçgen Kalkışlı Panolarla Kullanılmalıdır

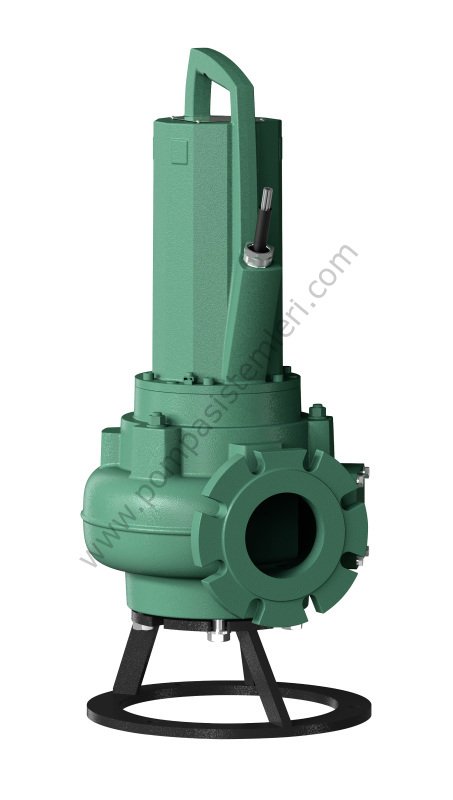

(Resimde görülen sabit kurulum montaj ayağı fiyata dahil değildir, ekstra sipariş edilir)
Yapı
Sabit ve taşınabilir ıslak kuruluma ve sabit kuru kuruluma uygun, sürekli işletim için atık su dalgıç motorlu pompa.
Tip kodlaması
Örn.: Wilo-Rexa PRO V06DA-110/EAD1X2-T0015-540-O
PRO Ürün serisi adı
V Çark:
V = serbest akışlı çark
C = tek kanallı çark
06 Basınç bağlantısı nominal çapı örn. DN 65
Hidrolik modeli:
D
D = emiş tarafı DIN uyarınca delinmiş
N = Emme tarafı Kuzey Amerika Standardı (ANSI) uyarınca delinmiş
A Malzeme modeli hidrolik
110 Hidrolik seçimi
E Yüzey soğutmalı motor
A Malzeme modeli Motor
D İki bağımsız mekanik salmastralı sızdırmazlık
1 IE enerji verimliliği sınıfı, örn. 1 = IE1 (IEC 60034-30'a dayanarak)
X Ex onayı:
X = ATEX
F = FM
C = CSA
2 Kutup sayısı
T Elektrik şebekesi bağlantısı modeli:
M = 1~
T = 3~
0015 Değer/10 = Nominal motor gücü P2 (kW)
5 Frekans (5 = 50 Hz, 6 = 60 Hz
40 Ölçüm voltajı kodu
O Ek elektrik donanımı:
O = serbest kablo ucu
F = Açık kablo uçlu şamandıra şalter
A = Fişli şamandıra şalteri
P = fişli
Özellikler ve Ürün Avantajları
Kirli su, foseptik içeren atık su ((DIN) EN 12050-1 uyarınca) ve kaba atık su pompalanması için sabit ve taşınabilir ıslak kurulum için komple su altında kalabilir atık su dalgıç motorlu pompa.
Komple pik döküm ünite. Akışkan ve motor tarafındaki sızdırmazlık, dönüş yönünden bağımsız iki mekanik salmastra ile sağlanır.
Yalıtım haznesine, termik motor denetimine ve Ex onayına sahip, trifaze akım modelli yüzey soğutmalı motor. Bağlantı kablosu, uzunlamasına su sızdırmaz kablo girişli ve serbest kablo uçlu.
Verimlilik derecesi optimize edilmiş tek kanallı çark ile mümkün olan en yüksek etki
Tıkanmaları minimum düzeye indiren serbest akış çarkı sayesinde işletim güvenilirliği
Onaylanmış emniyet. Standart olarak ATEX uyarınca patlama tehlikesine karşı güvenlik ruhsatı
Opsiyonel olarak enerji tasarruflu IE3 motor teknolojisiyle temin edilebilir
İşletim verileri
Akışkan: Su 100 %
Akışkan sıcaklığı: 20,00 °C
Debi:
Basma yüksekliği:
Basma yüksekliği maks.: 52,35 m
Ürün verileri
Çark konstrüksiyonu türü: Serbest akış çarkı
Hidrolikte serbest küresel geçiş: 50 mm
Maksimum işletim basıncı: 5,8 bar
Maks. daldırma derinliği: 20 m
akışkan sıcaklığı: 3...40 °C
Motor verileri
Motor modeli: Dalgıç motoru – hava soğutmalı
Elektrik şebekesi bağlantısı: 3~400V/50 Hz
Gerilim toleransı: ±10 %
Güç faktörü: 0,87
Nominal motor gücü: 10,5 kW
Akım girişi P1 maks: 12,3 kW
Nominal akım: 20,5 A
Başlangıç akımı: 57 A
Açma türü: Yıldız-üçgen (SD)
Kutup sayısı: 4
Nominal devir hızı: 2914 1/min
Maks. kumanda sıklığı: 15 1/h
Yalıtım sınıfı: H
Koruma sınıfı: IP68
İşletim tipi (su altında): S1
İşletim tipi (su altından çıkarılmış): -
Kablo
Bağlantı kablosu uzunluğu: 10 m
Kablo tipi: H07RN-F
Kablo kesiti: 10G1,5
Fiş: hayır
Bağlantı kablosu türü: Çözülemez
Donanım / işlev
Şamandıra şalter: hayır
Ufalayıcı: hayır
Patlama koruması türü: ATEX
Motor koruması: Bimetal
Motor sızdırmazlık denetimi: evet
Yalıtım haznesi sızdırmazlık denetimi: Opsiyonel
Sızıntı odası sızdırmazlık denetimi: hayır
Malzemeler
Pompa gövdesi: EN-GJL-250
Çark: EN-GJL-250
Mil: 1.4021
Pompa tarafında conta malzemesi: QQPGG
Motor tarafında conta malzemesi: BXPFF
Conta malzemesi: NBR
Motor malzemesi: EN-GJL-250
Montaj ölçüleri
Emiş tarafında boru bağlantısı: DN 50, PN10
Basınç tarafında boru bağlantısı: DN 50, PN10
Öneriler
Rexa pro pompalarda basılan sıvının pompaya dönmemesi için toplu tip çekvalf ayrıca sipariş edilmelidir.
Atık su flatörü, panolarla birlikte sipariş edilmelidir.
Atık su flatörünün miktarı pompa adedi +2 olarak sipariş edilmesi önerilir.
Veri föyü
Hidrolik veriler
-
Maksimum işletim basıncı p6 bar
-
Basma ağzıDN 50
-
Hidrolikte serbest küresel geçiş50 mm
-
Çark konstrüksiyonu türüSerbest akış çarkı
-
Maks. daldırma derinliği20.00 m
-
Basma yüksekliği maks. Hmax52.4
-
Debi maks. Qmax61.2
-
Min. akışkan sıcaklığı Tmin3 °C
-
Maks. akışkan sıcaklığı Tmax40 °C
-
Ortam sıcaklığı min. Tmin3 °C
-
Maks. ortam sıcaklığı Tmax40 °C
Motor verileri
-
Elektrik şebekesi bağlantısı3~400 V, 50 Hz
-
Gerilim toleransı±10 %
-
Nominal motor gücü P210.50 kW
-
Akım girişi P1 maks P1 max12.30 kW
-
Nominal akım IN20.50 A
-
Başlangıç akımı I57 A
-
İşletim tipi (su altında)S1
-
İşletim tipi (su altından çıkarılmış)-
-
Nominal devir hızı n2914 rpm
-
Güç faktörü cos φ0.87
-
Açma türüYıldız-üçgen (SD)
-
Nominal devir hızı4
-
Maks. kumanda sıklığı t15 1/h
-
Yalıtım sınıfıH
-
Motor koruma sınıfıIP68
Kablo
-
Bağlantı kablosu uzunluğu10.0 m
-
Kablo tipiH07RN-F
-
Kablo kesiti10G1,5 mm²
-
Bağlantı kablosu türüÇözülemez
Donanım / işlev
-
Fişhayır
-
Şamandıra şalterevet
-
Ufalayıcıhayır
-
Patlama koruması türüATEX
-
Motor korumasıBimetal
-
Motor sızdırmazlık denetimievet
-
Yalıtım haznesi sızdırmazlık denetimiOpsiyonel
-
Sızıntı odası sızdırmazlık denetimihayır
Malzemeler
-
Pompa gövdesiEN-GJL-250
-
ÇarkEN-GJL-250
-
Mil1.4021
-
Pompa tarafında conta malzemesiSilisyum karbür
-
Motor tarafında conta malzemesiNBR
-
Conta malzemesiNBR
-
Motor malzemesiEN-GJL-250
Montaj ölçüleri
-
Giriş bağlantısıDN 50
-
Çıkış bağlantısıDN 50
Sipariş vermeye yönelik bilgiler
-
ÜrünWilo
-
Ürün tanımıRexa PRO V05DA-328/EAD0X2-T0105-540-O
-
EAN numarası4048482783123
-
Ürün numarası6082579
-
Ağırlık net yakl. m118 kg
-
Ağırlık brüt yakl. m119.7 kg
-
Ambalajlı uzunluk ölçüsü800 mm
-
Ambalajlı yükseklik ölçüsü830 mm
-
Ambalajlı genişlik ölçüsü600 mm
-
Ambalaj özelliğiNakliye ambalajı
-
Ambalaj türüKarton
-
Minimum sipariş miktarı1
