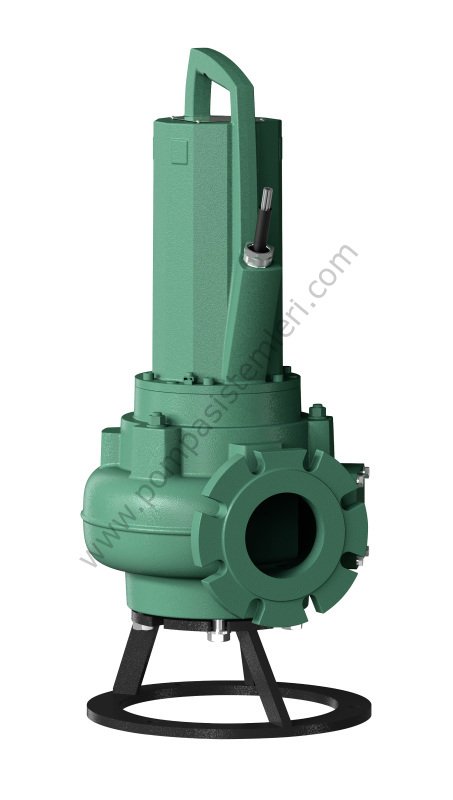

Rexa Pro V10DA-425 5KW Trifaze DN100 Atık Su Dalgıç Pompa

Yapı

Sabit ve portatif kuruluma uygun dalgıç atık su pompası

Tip kodlaması

Örn.: Wilo-Rexa PRO V10DA-110/EAD1X2-T0017-540-O

PRO Ürün serisi adı

Çark:

V = serbest akışlı çark

C = tek kanallı çark

10 Basınç bağlantısı nominal çapı örn. DN 65

Hidrolik modeli:

D = emiş tarafı DIN uyarınca delinmiş

N = Emme tarafı Kuzey Amerika Standardı (ANSI) uyarınca delinmiş

A Malzeme modeli hidrolik

110 Hidrolik seçimi

E Yüzey soğutmalı motor

A Malzeme modeli Motor

D İki bağımsız mekanik salmastralı sızdırmazlık

1 IE enerji verimliliği sınıfı, örn. 1 = IE1 (IEC 60034-30'a dayanarak)

X = ATEX

F = FM

C = CSA

2 Kutup sayısı

T Elektrik şebekesi bağlantısı modeli:

M = 1~

T = 3~

Değer/10 = Nominal motor gücü P2 (kW)

5 Frekans (5 = 50 Hz, 6 = 60 Hz)

40 Ölçüm voltajı kodu

O = serbest kablo ucu

F = Açık kablo uçlu şamandıra şalter

A = Fişli şamandıra şalteri

P = fişli

Özellikler ve Ürün Avantajları

Verimlilik derecesi optimize edilmiş tek kanallı çark ile mümkün olan en yüksek etki

Tıkanmaları minimum düzeye indiren serbest akış çarkı sayesinde işletim güvenilirliği

Onaylanmış emniyet.Standart olarak ATEX uyarınca patlama tehlikesine karşı güvenlik ruhsatı

Kirli su, foseptik içeren atık su ((DIN) EN 12050-1 uyarınca) ve kaba atık su pompalanması için sabit ve taşınabilir ıslak kurulum için komple su altında kalabilir atık su dalgıç motorlu pompa.

Komple pik döküm ünite. Akışkan ve motor tarafındaki sızdırmazlık, dönüş yönünden bağımsız iki mekanik salmastra ile sağlanır.

Yalıtım haznesine, termik motor denetimine, motor odası için sızdırmazlık denetimine ve Ex onayına sahip, trifaze akım modelli yüzey soğutmalı motor. Uzunlamasına su sızdırmaz kablo gelişine ve açık kablo ucuna sahip çözülebilir bağlantı kablosu.

İşletim verileri

Akışkan: Su 100 %

Akışkan sıcaklığı: 20,00 °C

Debi:

Basma yüksekliği:

Basma yüksekliği maks.: 8,97 m

Ürün verileri

Çark konstrüksiyonu türü: Serbest akış çarkı

Hidrolikte serbest küresel geçiş: 100 mm

Maksimum işletim basıncı: 1 bar

Maks. daldırma derinliği: 20 m

akışkan sıcaklığı: 3...40 °C

Motor verileri

Motor modeli: Dalgıç motoru – hava soğutmalı

Elektrik şebekesi bağlantısı: 3~400V/50 Hz

Gerilim toleransı: ±10 %

Güç faktörü: 0,81

Nominal motor gücü: 2,5 kW

Akım girişi P1 maks: 3,3 kW

Nominal akım: 5,8 A

Başlangıç akımı: 35,5 A

Açma türü: Doğrudan online (DOL)

Kutup sayısı: 4

Nominal devir hızı: 1402 1/min

Maks. kumanda sıklığı: 50 1/h

Yalıtım sınıfı: F

Koruma sınıfı: IP68

İşletim tipi (su altında): S1

İşletim tipi (su altından çıkarılmış): S2-30 min, S3-25%

Kablo

Bağlantı kablosu uzunluğu: 10 m

Kablo tipi: H07RN-F

Kablo kesiti: 7G1,5

Fiş: hayır

Bağlantı kablosu türü: Çözülebilir

Donanım / işlev

Şamandıra şalter: hayır

Ufalayıcı: hayır

Patlama koruması türü: ATEX

Motor koruması: Bimetal

Motor sızdırmazlık denetimi: evet

Yalıtım haznesi sızdırmazlık denetimi: Opsiyonel

Sızıntı odası sızdırmazlık denetimi: hayır

Malzemeler

Pompa gövdesi: EN-GJL-250

Çark: EN-GJL-250

Mil: 1.4021

Pompa tarafında conta malzemesi: QQPGG

Motor tarafında conta malzemesi: BXPFF

Conta malzemesi: NBR

Motor malzemesi: EN-GJL-250

Montaj ölçüleri

Emiş tarafında boru bağlantısı: DN 100, PN10

Basınç tarafında boru bağlantısı: DN 100, PN10

Rexa pro pompalarda basılan sıvının pompaya dönmemesi için toplu tip çekvalf ayrıca sipariş edilmelidir.

Atık su flatörü, panolarla birlikte sipariş edilmelidir.

Atık su flatörünün miktarı pompa adedi +2 olarak sipariş edilmesi önerilir.
